在汽车电子系统中，仪表调表芯片是确保车辆里程、转速等关键数据精准显示的核心部件。其性能直接影响仪表盘的可靠性与使用寿命，尤其在高端车型中，对芯片的稳定性、抗干扰能力及封装工艺要求更高。本文以逻辑IC技术为核心，解析仪表调表芯片的工作原理、技术特点及实际应用场景。
一、技术原理与核心功能
仪表调表芯片属于专用逻辑IC，通过数字信号处理技术实现车辆数据的采集、计算与输出。其核心功能包括：
1. 数据转换：将传感器采集的模拟信号（如车速、转速）转换为数字信号，供仪表盘显示；
2. 逻辑控制：根据车辆状态（如启动、熄火）调整数据输出模式，避免异常显示；
3. 抗干扰设计：通过内置滤波电路减少电磁干扰（EMI）对信号的影响，确保数据稳定性。

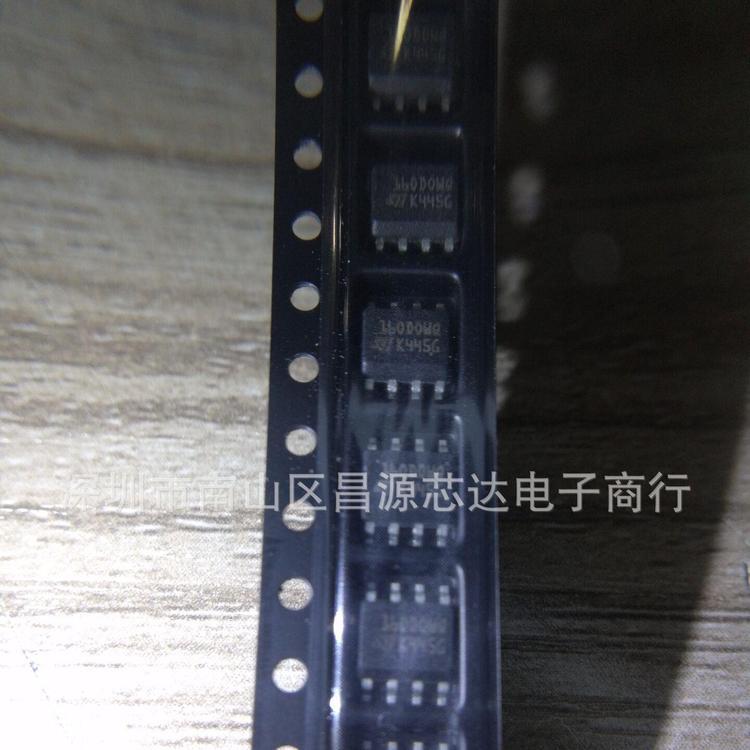

以160DOWQ型号为例，其采用SOP封装（小外形封装），在有限空间内集成高密度电路，兼顾散热与信号传输效率，适用于汽车仪表盘紧凑的布局需求。
二、封装工艺与可靠性设计
封装是芯片保护与信号传输的关键环节。SOP封装通过引脚框架将芯片与外部电路连接，其优势包括：
1. 体积小巧：引脚间距仅1.27mm，适合高密度电路板设计；
2. 散热优化：引脚直接接触电路板，通过铜箔导热降低芯片工作温度；
3. 抗振动性：封装材料采用环氧树脂，可耐受汽车行驶中的振动与冲击。
此外，芯片内部通过多层金属互连技术提升信号传输速度，减少延迟，确保仪表盘实时响应车辆状态变化。
三、应用场景与选型要点
仪表调表芯片主要应用于汽车仪表盘、行车电脑（ECU）等场景，需满足以下条件：
1. 温度适应性：汽车内部温度范围广（-40℃至125℃），芯片需通过AEC-Q100车规级认证；
2. 电磁兼容性：需符合ISO 11452标准，抵抗发动机点火、车载电台等设备的电磁干扰；
3. 寿命要求：设计寿命需超过15年，以匹配车辆整体使用周期。
选型时需关注型号参数（如160DOWQ）、封装形式（SOP）及批号（如17+代表生产年份），确保与原车电路兼容。
四、技术亮点与实际表现
相比通用型芯片，专用仪表调表芯片在以下方面表现更优：
1. 精度提升：通过16位ADC（模数转换器）实现0.1%的测量精度，减少里程累计误差；
2. 低功耗设计：工作电流低于5mA，降低车载电池负荷；
3. 故障自检：内置看门狗电路，可自动复位异常状态，避免仪表盘“死机”。
实际测试中，160DOWQ芯片在-40℃至85℃环境下连续工作1000小时，数据误差率低于0.05%，满足宝马等高端车型的严苛要求。
