电动车控制器，作为电动车的核心控制器件，负责调控电机的启动、运行、进退、速度以及停止，同时管理其他电子器件。它相当于电动车的“大脑”，地位至关重要。目前市场上的电动车种类繁多，包括电动自行车、电摩、电动三轮车等，每种车型的控制器都独具特性。

在控制器性能方面，管数越多通常意味着性能越强，发热量越低。然而，单管功率的大小也会影响控制器的性能。例如，由高功率单管组合而成的9管控制器，在某些情况下可能优于单管功率较小的12管控制器，这主要取决于单个电子管的品质。

此外，了解电动车控制器的接线图和线路图，以及正确的接线方法，对于维修和保养电动车至关重要。这些资料将帮助您更深入地了解控制器的结构和功能，从而更好地进行维修工作。

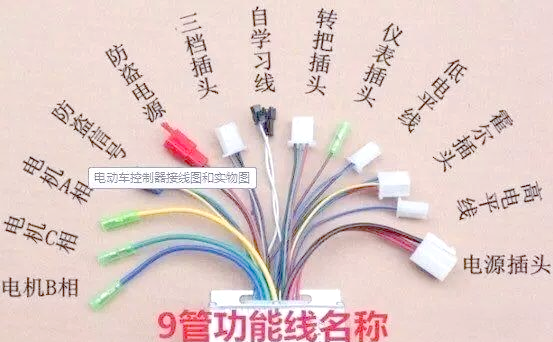

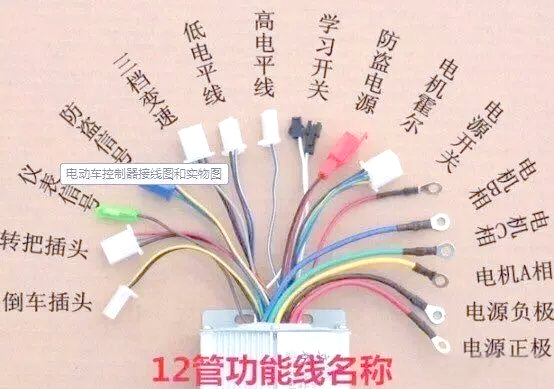

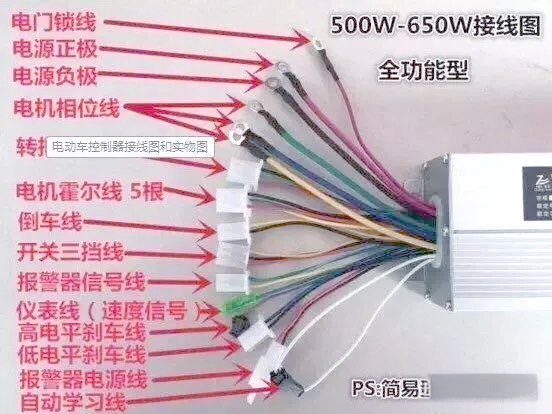

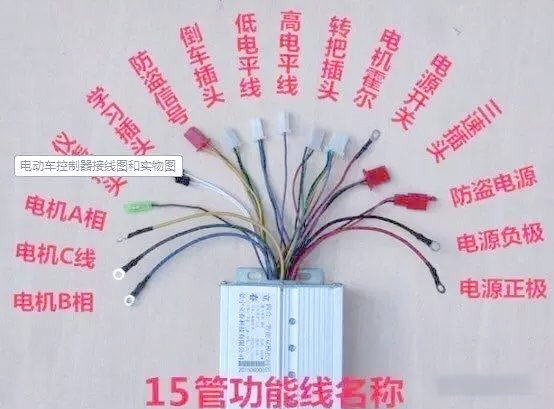

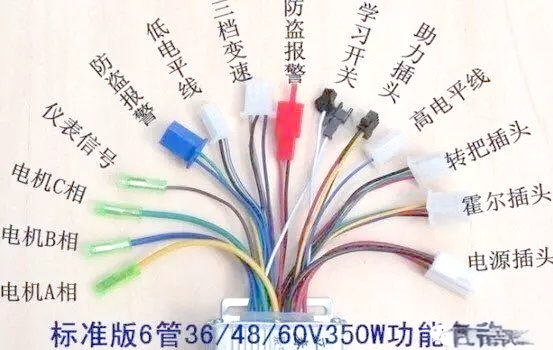

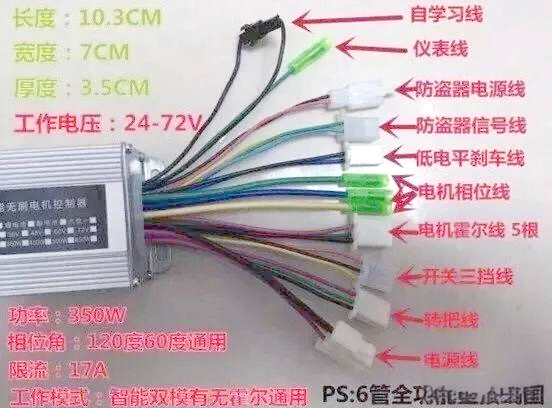

电动车控制器接线图详解

电动车控制器，作为电动车的“大脑”，其接线图是维修和保养电动车的关键。通过深入了解接线图的每一个细节，我们可以更清晰地了解控制器的内部结构和功能，为解决电动车问题提供有力的支持。

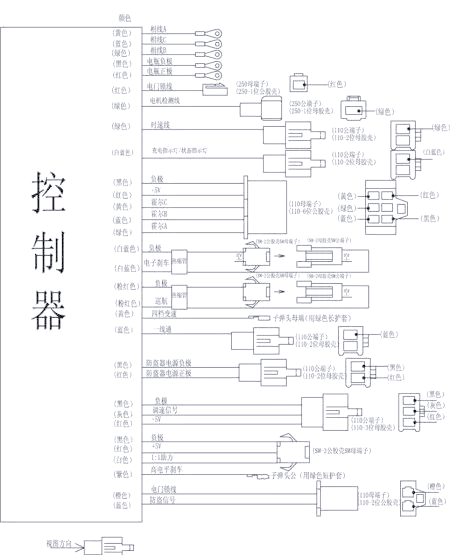

控制器线路图详解

在电动车维修中，控制器接线图的解读至关重要。通过以下步骤，我们可以逐步掌握接线技巧：

第一步：辨识电源正负极与电门锁线。
使用万用表设置在直流档，将负极黑线接在电池负极上，然后逐一用正极红线测量，电压稍高的为正极，无电压的为负极。

第二步：连接电源与电门锁线。
控制器电源线中，粗红色为正极，粗黑色为负极。接好线后，打开钥匙，再测量电源电压和电门锁线电压是否正常。同时，别忘了测量转把线和霍尔线的电源电压是否为5V左右。

第三步：对接白色学习线并测试电机转向。
如果电机反转，拔开学习线再对接一次，直至电机正转。然后拔开学习线，接转把线，一般按颜色对应连接。若仍有问题，可能是转把损坏，此时可以拔掉转把线，直接连接控制器转把线的红线和绿线进行测试。

第四步：确定电车上各线路的功能。
顺着电机找到相位线和霍尔线，拆下转把找到转把线，拆掉刹把找到刹车线。同时，拆开电瓶可以明确电源正负极。总的来说，按照大件部件查找和安装线路，是最直观且准确的方法。

第五步：测试霍尔元件的好坏。
在整车带电情况下进行检测，确认控制器有5V电源输出后，用万用表测量霍尔的地线和信号线。在测量时轻轻转动电机，霍尔正常时万用表会显示0V至5V的脉冲电压数据。若某只霍尔无脉冲电压，则可能已损坏。这种方法也是最可靠的检测方法之一。

第六步：连接仪表线和找出转把线。
拆开仪表可以发现仪表线与防盗接口和控制器的仪表线相连。拆下转把后，可以发现转把就三根线，可以按照颜色或者用万用表进行对应连接。

第七步：连接刹车断电线。
按照以上步骤进行操作后，电动车控制器接线图的基本解读就完成了。
拆下刹把，你会看到它实际上是一个常开开关，包含两根线。这两根线可以直接与控制器的刹车断电功能相连结。

接下来，进行自学习启动。在整车安装完毕后，用脚踏称把撑起车辆，然后连接控制器并插上学习线，再开启电门锁。此时，车辆将进入自学习模式。一旦电机转动正常，若发现运行方向相反，只需调整调速转把，即可改变电机运行方向。调整完成后，拨开学习线即可完成自学习过程。
