前言

充电桩，作为电动汽车不可或缺的配套设施，承担着为电动汽车提供充电服务的重任。在全球范围内，充电桩的标准主要分为国标、欧标、美标和日标四种。本文将专注于介绍国标新能源充电桩的基础知识和工作原理，带领大家一同探索其奥秘。

充电桩的分类与构成

充电桩，作为电动汽车的能量补给站，其种类繁多，功能各异。根据不同的分类标准，充电桩可分为国标、欧标、美标和日标等多种类型。每一种类型的充电桩都有其独特的工作原理和适用范围。接下来，我们将深入探讨国标新能源充电桩的详细构成和工作原理。

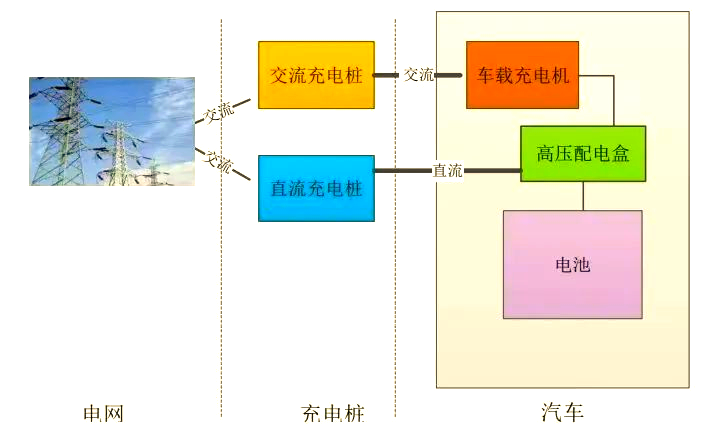

充电桩，作为电动汽车的能量补给站，可分为交流充电桩和直流充电桩两大类。交流充电桩，又被称为“慢充”，其工作原理是提供交流电源给电动汽车的车载充电机，从而为汽车充电。而直流充电桩，即“快充”，则直接为电动汽车提供直流电源。

接下来，我们将详细探讨交流充电桩的构成和工作原理。交流充电桩通常固定安装在电动汽车外部，与电网相连。它不直接为汽车充电，而是负责提供电力输出，通过连接车载充电机来实现为电动汽车充电的功能。

交流充电桩的种类繁多，按交流充电相数可分为单相交流电和三相交流电，按功率则有2KW、3KW、7KW、11KW、22KW等不同规格。其中，家用单相220V的7KW充电桩是最常用的类型。

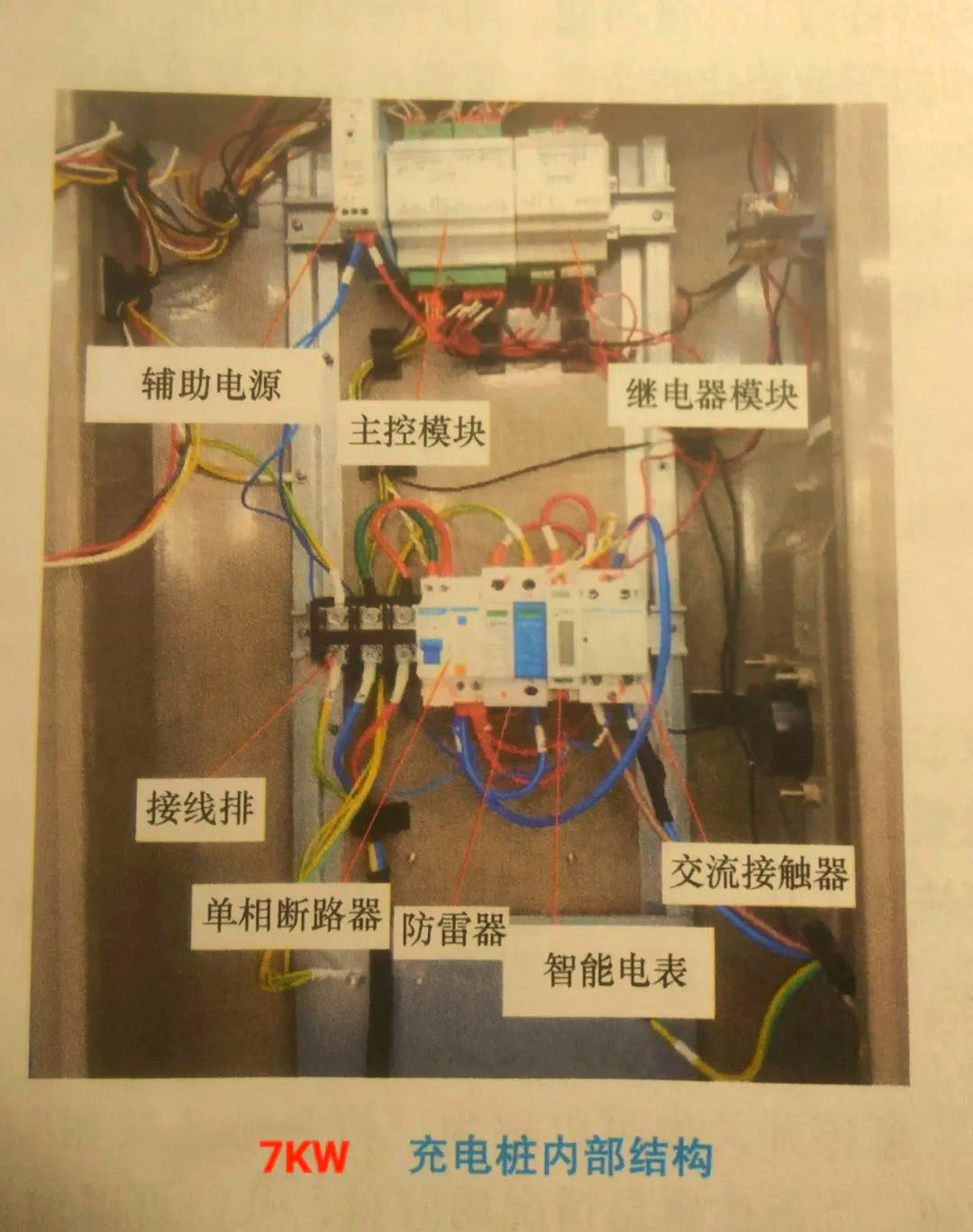

7KW交流充电桩主要由桩体、LED指示灯板、LCD显示屏、读卡器、辅助电源、主控模块、继电器模块、接线排、单相断路器（空气开关）、浪涌防护器（防雷器）、智能电表、交流接触器、门禁开关、急停开关、充电枪以及充电线束等部件组成。值得注意的是，单相220V的7KW充电枪通常配备7孔5颗接触端子，而三相380V的高功率充电枪如22KW则可能配备7颗满额接触端子。

直流充电桩的原理与构成

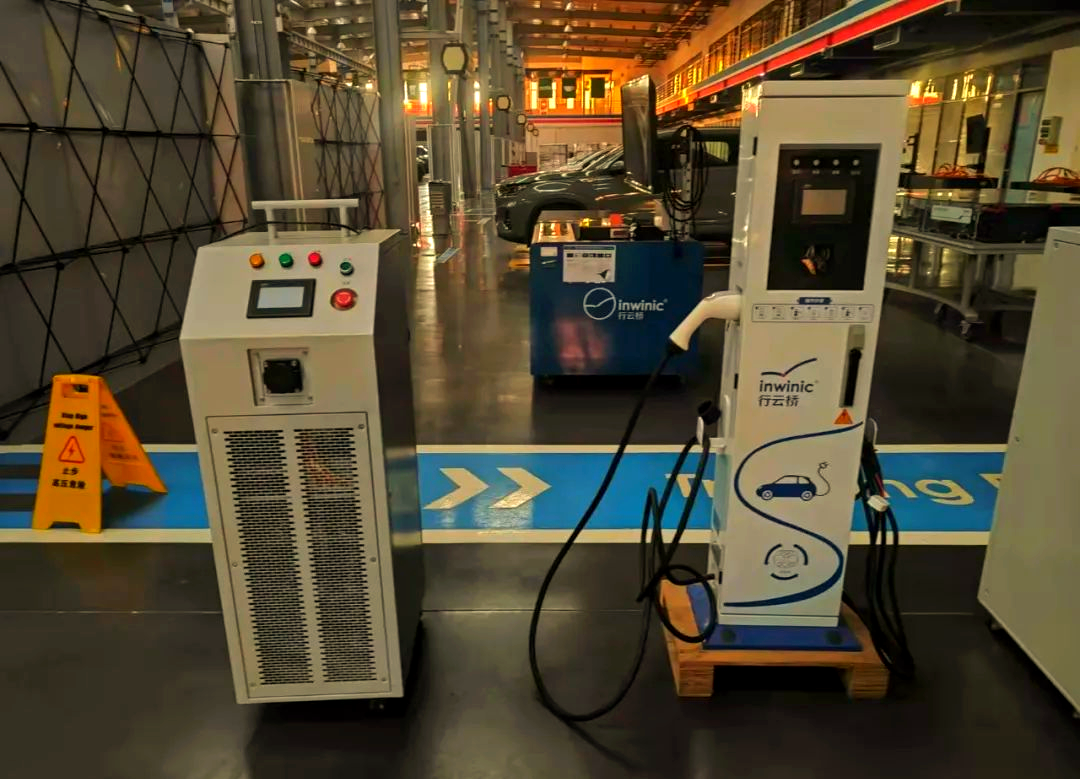

直流充电桩，作为电动汽车的充电设备，其工作原理是直接为电动汽车的动力电池提供直流电源。它固定安装在电动汽车外部，与交流电网相连，通过内部控制整流，将输入的三相四线AC 380V±15%，频率50Hz的电压转换为可调直流电，从而实现对电动汽车动力电池的直接充电。常见的直流充电桩功率有30KW、60KW、90KW和120KW等。

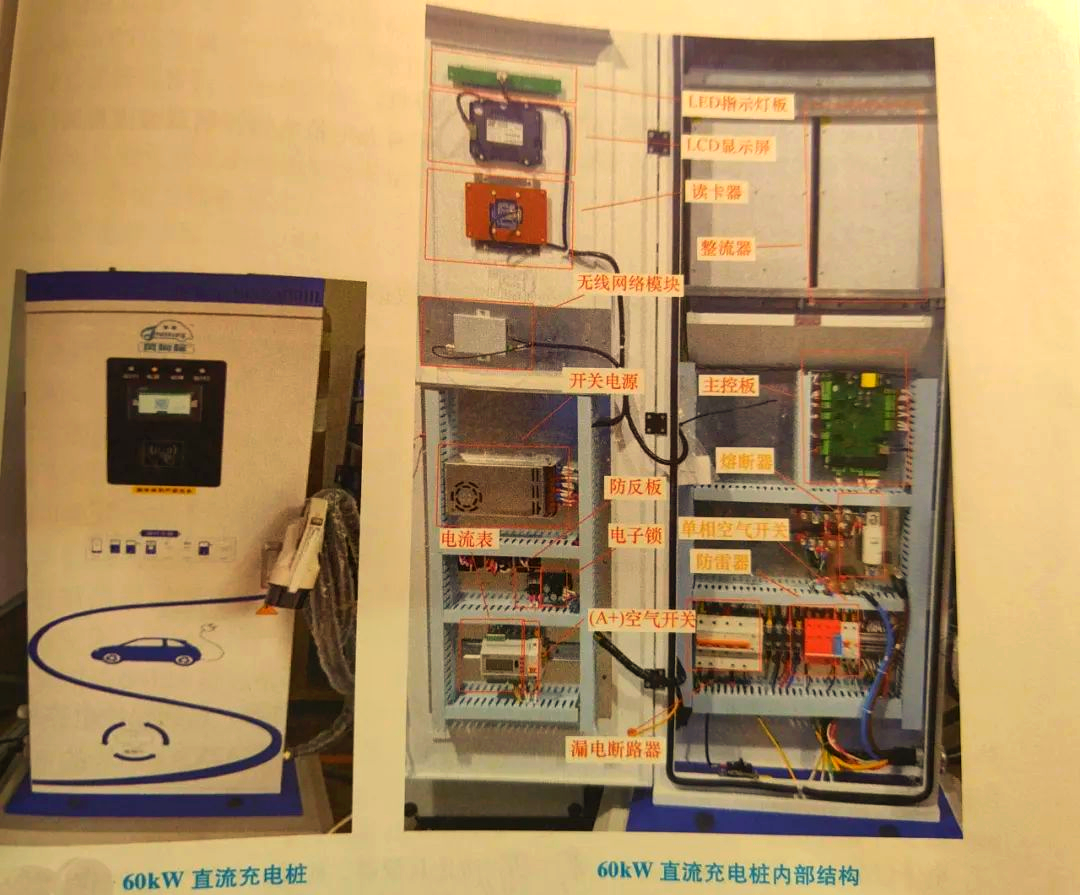

以60KW充电桩为例，其构成包括LED指示灯板、LCD显示屏、读卡器、整流器（两个30KW）、无线网络模块、开关电源、主控板、防反板、电子锁、熔断器、电流表、（A+）空气开关、漏电断路器、防雷器、单相空气开关、分流器以及冷却风扇等众多部件。

(1) 充电桩的桩体结构

充电桩的桩体，作为其基础支撑，通常采用钢材或铝合金等坚固耐用材料，确保其具备出色的耐用性和稳定性。

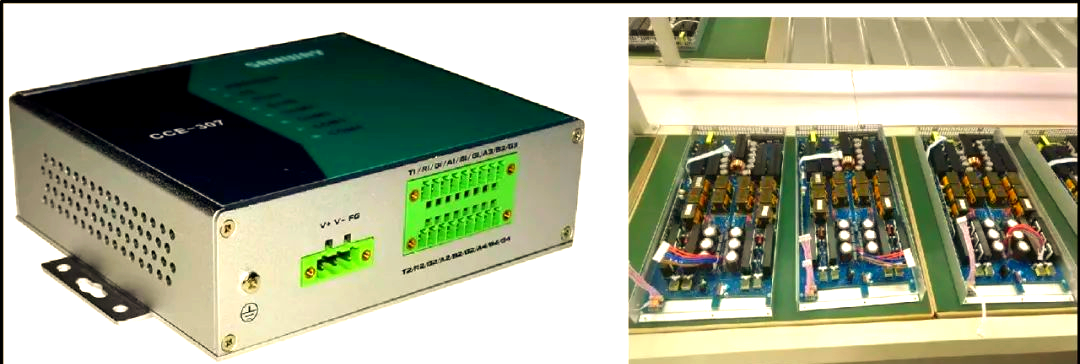

(2) 充电模块

充电模块是充电桩的心脏，涵盖了充电机、控制器、电源等核心组件。其中，充电机作为电能转换的关键部件，负责将电网的交流电高效转化为电动汽车动力电池所需的直流电。控制器则智能调控充电机的工作状态和各项参数，保障充电过程的安全与稳定。而电源则源源不断地为整个充电模块提供必需的电能。

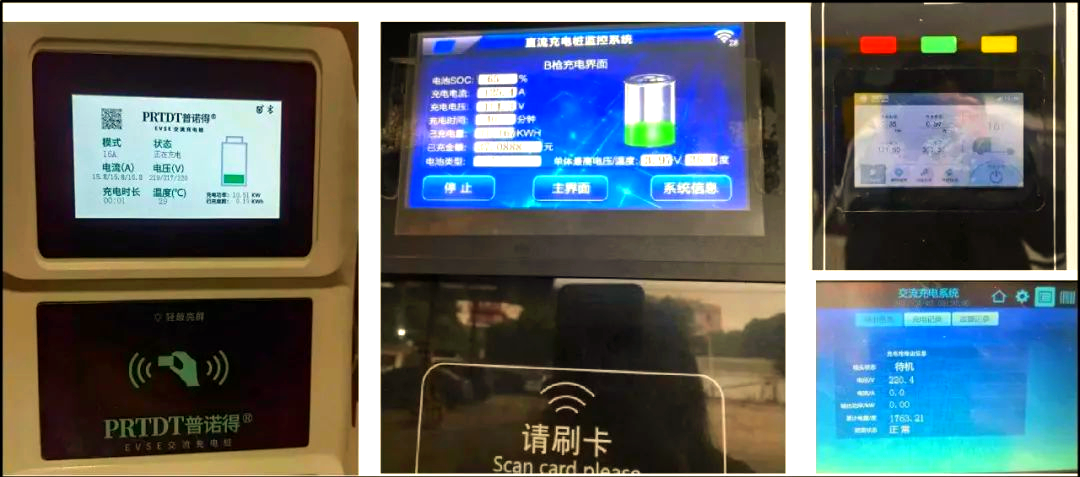

(3) 显示屏

充电桩的显示屏是其与用户交互的重要界面，主要用于展示充电桩的工作状态、充电进度以及充电费用等详细信息。这些显示屏可能因型号和尺寸的不同而有所差异，而一些高端充电桩甚至配备了触摸屏功能，以提供更为便捷的人机交互体验，从而满足各类用户的个性化需求。

(4) 账务管理模块

账务管理模块是充电桩的核心组件之一，它负责根据实时电价和消耗电量等数据来计算充电费用，并执行收费和打印账单的功能。这一过程需要控制器和嵌入式打印机紧密协作。充电桩通常采用梯形电价政策，控制器会计算本次充电的消费金额并完成收费流程。同时，打印机与控制器保持通信，接收消费信息后打印出详细的充电账单。

(5) 连接线缆

连接线缆是充电桩与电动汽车之间的关键连接部件，它不仅负责传输电能，还承担着数据传输的任务。线缆的质量和长度对充电效率及安全性有着直接影响。为了提升用户的使用体验，一些高端充电桩还配备了自动卷线器，以便在充电完成后轻松收纳线缆。

(6) 安全保护装置

充电桩配备了多种安全保护装置，如漏电保护、过流保护和过压保护等，这些装置旨在确保充电桩和电动汽车的安全。

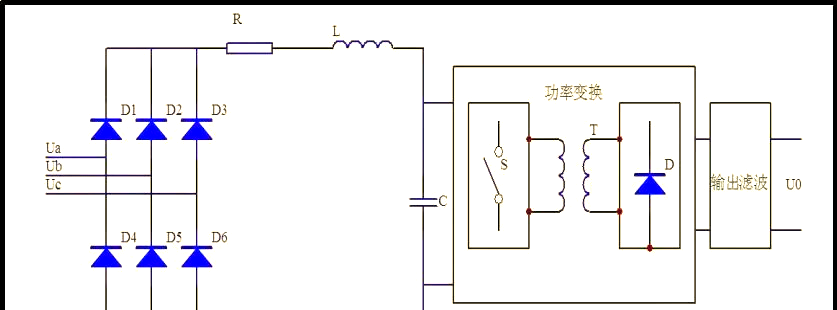

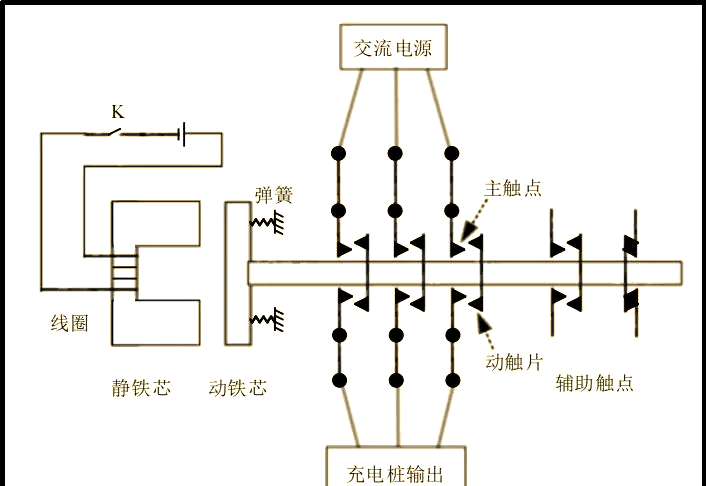

交流接触器电路原理图展示了充电桩内部的关键电路设计。而充电桩的工作原理则详解了从三相电网输入交流电，经过桥式不可控整流电路转换为直流电，再经LCR电路滤波，送至高频DC-DC功率变换器。功率变换器进行直直变换，输出所需的直流电压，经过输出滤波后，为电动汽车蓄电池充电。充电过程中，用户可灵活选择定电量、定时间、定金额或自动（充满为止）四种充电模式。

电动汽车充电结构图展示了充电桩的完整工作流程。概括而言，充电桩的工作原理在于其精心设计的电源、转化器和输出装置的协同作用。这些组件共同完成了电压的升高与转换，确保高压电能得以安全、高效地供应，最终实现为电动汽车便捷充电的目标。
