电动车控制器，作为电动车的核心控制器件，负责掌控电机的启动、运行、进退、速度以及电动车其他电子器件的工作状态，其重要性不言而喻，堪称电动车的“大脑”。随着电动车类型的多样化，包括电动自行车、电摩、电动三轮车等，控制器也呈现出不同的性能和特点，以满足各种车型的需求。在相同功率条件下，管数越多，控制器性能越出色，发热量也相对较低。然而，单管功率的大小也会影响控制器的性能，例如9管控制器在单管功率较大时，可能性能会优于单管功率较小的12管控制器，这主要取决于单个电子管的品质。接下来，我们将深入探讨电动车控制器的接线图、线路图以及具体的接线方法。

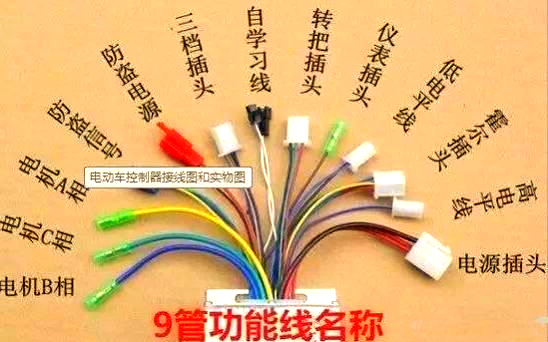

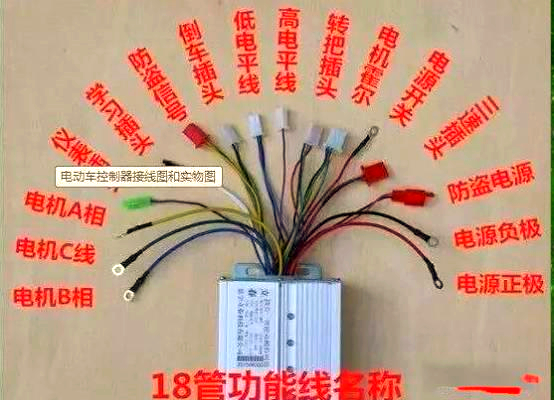

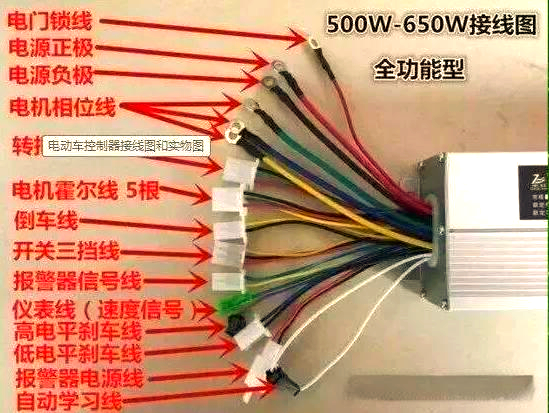

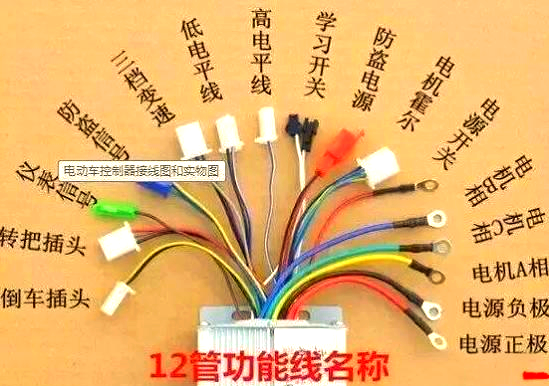

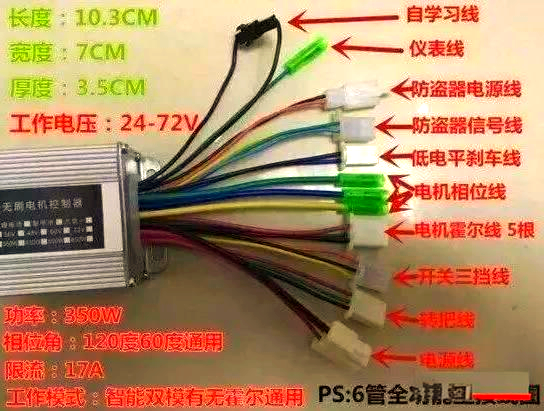

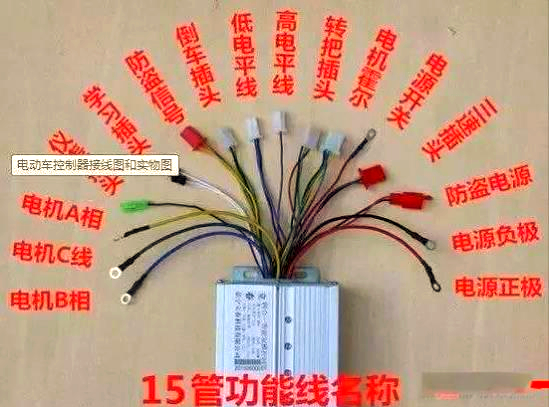

电动车控制器接线图详解

电动车控制器，作为电动车的“大脑”，其接线图是了解和控制其工作状态的关键。通过接线图，我们可以清晰地看到各个线路的走向和连接方式，从而更好地理解和掌握控制器的运行原理。接下来，我们将一起深入探讨电动车控制器的接线图，了解其线路的布局和连接方法。

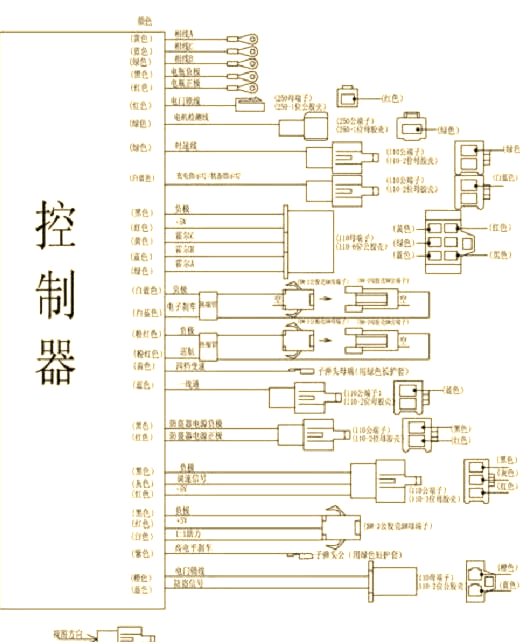

控制器线路图详解

电动车控制器的线路图，如同一张精密的地图，详细描绘了控制器内部各个线路的走向和连接方式。通过这张线路图，我们可以深入理解控制器的运行原理，为日常使用和维护提供有力的支持。接下来，让我们一起走进这张线路图的奥秘世界，探寻电动车控制器的线路布局与连接方法的奥秘。

控制器接线详解

在电动车控制器的线路图中，每一根线路都承载着重要的功能。为了确保这些线路能够正确连接，我们需要遵循一系列的接线步骤。接下来，我们将逐步解析这些步骤，帮助您更好地理解如何正确连接控制器线路。

第一步：明确电源正负极和电门锁线。
使用万用表将电池负极与万用表负极相连，然后用万用表正极逐一测试，确定电源正极和负极。同时，也要找到电门锁线。

第二步：连接电源线和电门锁线。
将控制器粗红正极线与粗黑负极线分别连接，并确保连接稳固。之后，打开钥匙，检查电源电压和电门锁线电压是否正常。

第三步：电压正常后对接白色学习线。
在确认电压正常后，对接白色学习线。如果电机反转，只需拔开再重新对接，直至电机正转。之后，再拔开学习线。

第四步：确定电车上各线路的意义。
顺着电机找到相位线和霍尔线，拆下转把找到转把线，拆掉刹把找到刹车线。同时，拆开电瓶可以明确电源正负极。

第五步：测试霍尔好坏。
在整车上带电检测时，使用万用表直流电压20V档位检测霍尔。黑表笔接地，红表笔分别接三根信号线，用手轻轻转动电机，观察万用表是否有0V-5V的脉冲电压显示。若无脉冲电压，则霍尔可能已损坏。

第六步：接仪表线和找出转把线。
拆开仪表和转把，找到仪表线和转把线。仪表线一般接在防盗接口或控制器上，而转把线则根据颜色或使用万用表进行测量确定。

第七步：接刹车断电线。
在确认所有线路连接无误后，最后连接刹车断电线，确保电动车的安全性能。
拆下刹把后，我们会发现它实际上是一个常开开关，其中包含两根线。这两根线可以直接与控制器的刹车断电功能相连结。完成这一步后，我们就可以进行下一步操作了。

第八步：自学习启动。
在整车安装完毕后，用脚踏撑起车辆，并确保控制器和学习线已正确连接。接着，打开电门锁，此时车辆将进入自学习模式。在自学习过程中，如果发现电机运行方向与预期相反，只需简单调整调速转把的方向，即可改变电机的运行方向。一旦方向调整正确，即可拨开学习线，完成自学习过程。
