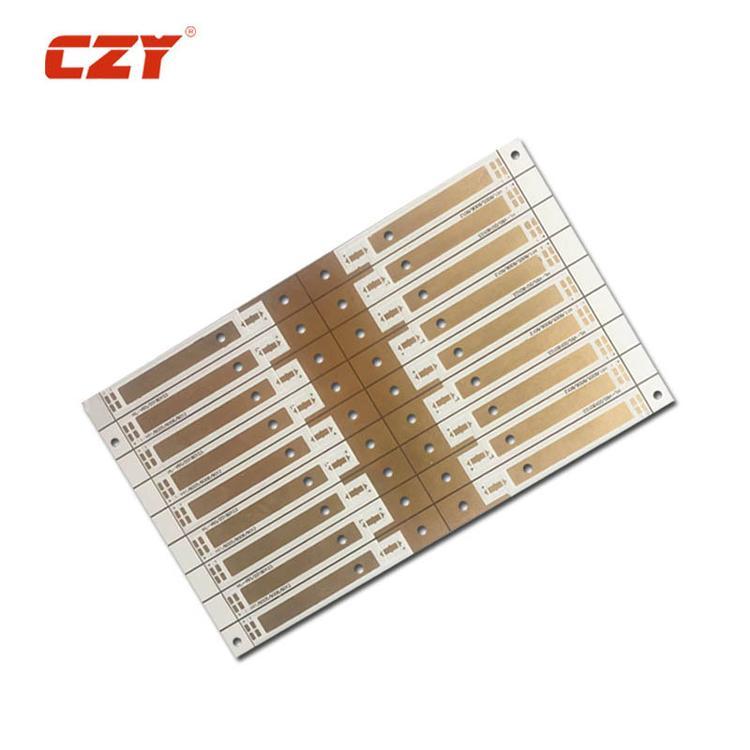

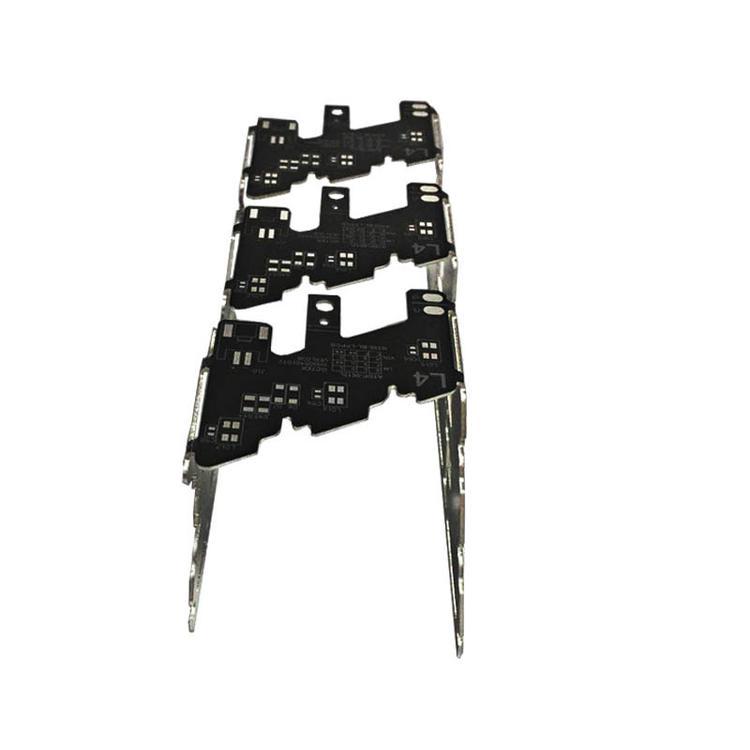

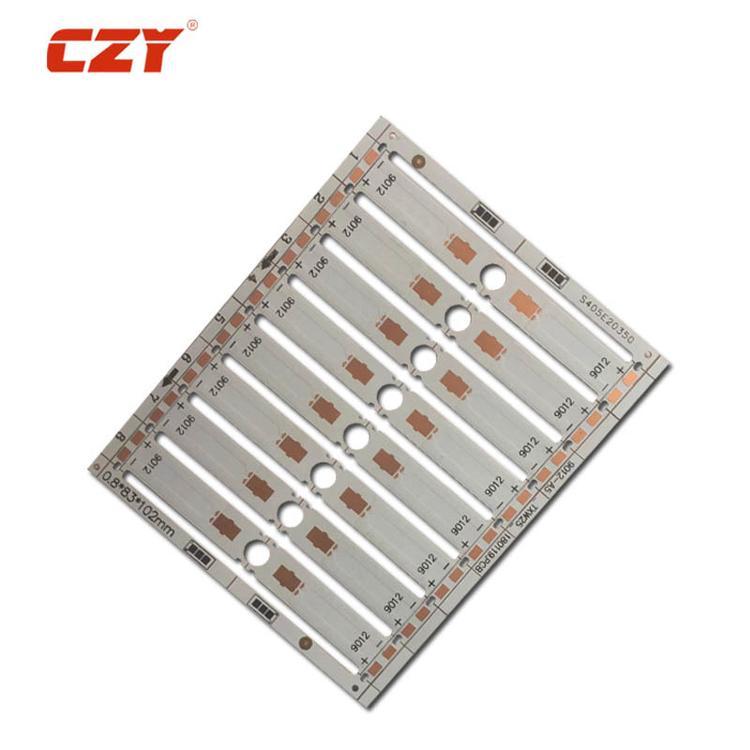

双面铜铝基板PCB是新能源电动汽车中关键的电子元器件，主要用于构建高导热、高稳定性的电路系统。其核心功能是通过铜铝复合结构实现高效散热，同时满足汽车电子对耐高温、抗振动和长期可靠性的要求。这类电路板通过特殊材料组合与工艺设计，解决了传统PCB在高温、高功率场景下的性能瓶颈，成为电动汽车动力系统、电池管理系统等模块的核心载体。
一、技术原理与结构组成
双面铜铝基板PCB采用“铜箔+铝基板+绝缘层”的三明治结构。铝基板作为导热基底，通过玻纤布基增强材料与有机树脂绝缘层结合，形成耐高温、高绝缘的复合层；铜箔则作为电路载体，通过曝光工艺实现高精度线路蚀刻。其导热系数可达3W/m·K，远高于普通FR4基板的0.3W/m·K，能快速将电子元件产生的热量传导至散热器，避免局部过热导致的性能衰减或失效。
二、核心应用场景与优势
在新能源电动汽车中，该类PCB主要用于三大场景：一是动力系统的电机控制器，需承受数百安培电流和150℃以上高温；二是电池管理系统（BMS），需实时监测电池组温度并均衡热量；三是车载充电机（OBC），需在高频开关下保持信号稳定性。其优势体现在三方面：一是单面层数设计简化了布线复杂度，降低信号干扰风险；二是1.6mm板厚与1OZ铜厚平衡了机械强度与成本；三是军工级标准确保其通过-40℃~150℃极端温度循环测试，寿命达15年以上。
三、加工工艺与质量保障
该PCB采用曝光工艺实现线路成型，通过紫外光将设计图案转移至覆铜板，再经蚀刻形成精密电路。相比传统丝印工艺，曝光工艺的线路精度可达±0.05mm，适合高密度布线需求。生产过程中需经过12道质量检测，包括绝缘层耐压测试（AC 500V/1分钟无击穿）、导热系数抽检（激光闪射法）和铜箔附着力测试（百格刀法），确保每块板符合车规级标准。其OSP表面处理工艺还能在铜箔表面形成0.2-0.5μm有机保护膜，防止氧化同时保证焊接可靠性。
四、选型与使用注意事项
选型时需重点关注三个参数：一是导热系数，需根据元件功率密度选择2-5W/m·K区间；二是铜厚，1OZ（35μm）适合信号电路，2OZ以上用于功率电路；三是绝缘层厚度，常规0.1mm可满足大多数场景，高压应用需增至0.2mm。使用中需避免机械应力集中，安装时需预留0.5mm以上变形余量；焊接温度需控制在260℃以下，防止绝缘层分解；长期存储需保持环境湿度低于60%，避免铜箔氧化影响焊接质量。
