随着纯电动汽车的日益普及，其仪表符号与普通燃油汽车存在诸多差异。为了帮助大家更好地了解和掌握这些差异，本文将详细解析纯电动商用车所特有的仪表符号。通过本文，您将能够更清晰地认识到纯电动汽车仪表符号的独特之处，从而为日常驾驶提供更为便捷的参考。

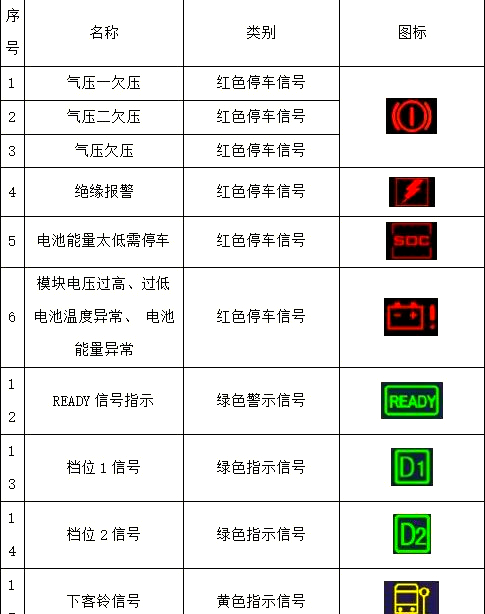

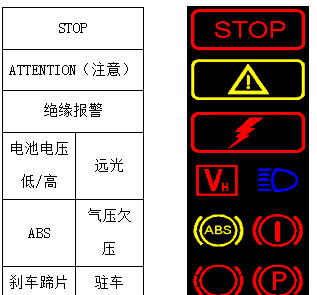

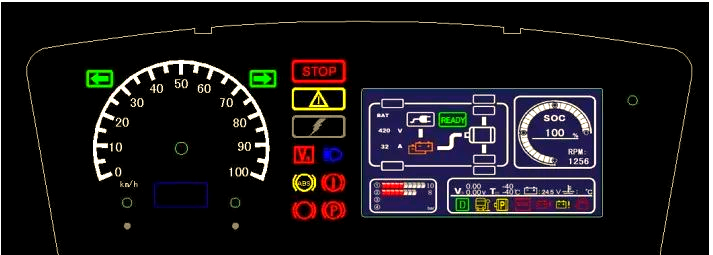

前面板整体效果图展示了一个仪表盘，上面整齐地布置了三个按键，从左至右依次为分里程清零按钮、主按钮和报警按钮。仪表盘的左侧，单表简洁地显示了车辆的速度、总里程、分里程以及左右转向指示灯的信息。而右侧的液晶屏幕则更为详细地展现了车内的各种状态，包括报警信号图、电机状态信息、电池界面等丰富内容。此外，仪表盘的中间还配备了一条灯条，上面亮起了九个关键的警告信号灯，为驾驶者提供了全面的车辆信息。主界面则是对这些信息的集中展示，让驾驶者能够一目了然地掌握车辆状态。

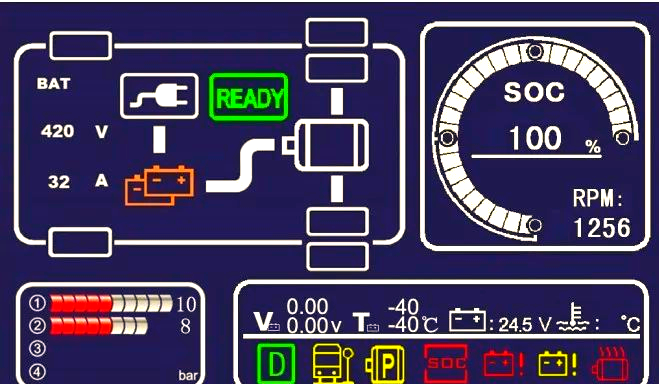

主界面不仅集中展示了车辆的各项关键信息，还具备显示电池管理系统检测数据的强大功能。这些数据包括母线总电压、总电流、SOC值，以及单体电池的最值电压和最值温度。同时，电池的充放电电流状态、电机转速、辅助电源DC-DC电压，以及能量转移图和相关报警指示等信息也一应俱全。界面设计参照了以下示例图：
1、主界面左上角清晰地展示了电池的总电压、总电流、充电状态、电机状态以及READY信号灯，为用户提供全面的电池和电机信息。
2、右上角则直观地显示了电池的剩余能量（SOC），而中间位置则实时展示电机转速，这些信息均来源于CAN信号，确保数据的准确性和实时性。
3、左下角区域，两路气压的显示格外醒目。每一格代表1bar，共有十格，格后数字显示精确到±0.5，为用户提供详尽的气压信息。气压量的采集通过输入电阻实现，确保数据的可靠性。
4、右下角部分，辅助电压和档位（R/D/P/E）的显示让用户能够一目了然地了解车辆的辅助电源和当前档位状态。
主界面各区域的功能和设计都旨在为用户提供便捷、直观的车辆信息查看体验。
在车辆仪表盘的自检过程中，若出现故障灯，这犹如医生的诊断报告，为汽车故障的初步判断提供了重要线索。因此，熟知这些故障灯的含意显得尤为关键。接下来，我们将深入探讨电机界面相关的故障灯信息。

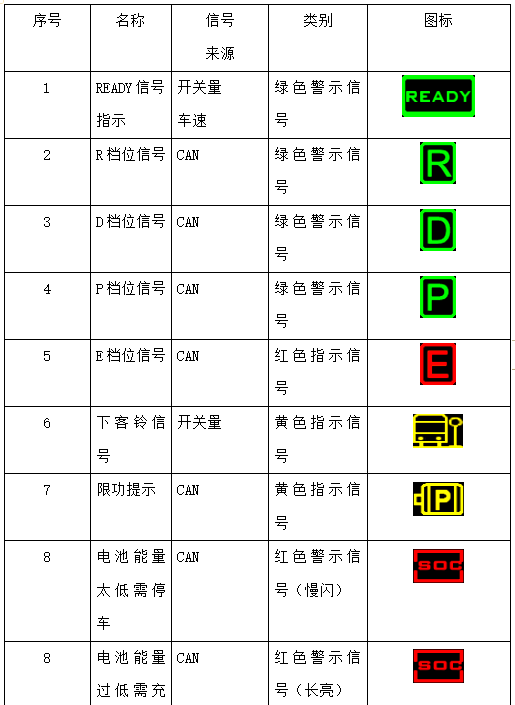

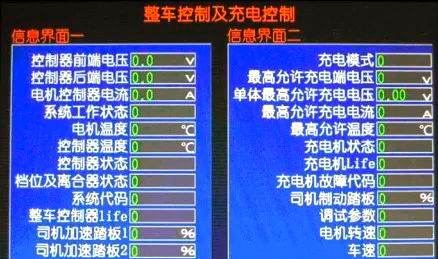

电机界面汇集了各类关键数据，这些数据均由电机节点经由CAN总线传输至仪表。界面内容广泛，包括主机实时转速、主电机转矩、母线电压、电机及控制器温度、最大允许充电电流、单体电池最高电压以及故障代码等。通过这些数据，可以直观地了解车辆的电机工作状态。
在解读电机转速时，需注意其正负值。正值表示主电机正转，即车辆前进；负值则意味着主电机逆转，通常用于倒车或其他特殊操作。同样，主电机功率的正负值也反映了车辆的驱动状态：正功率表示主电机正在驱动车辆，而负功率则意味着主电机正在发电，如回收制动时。
若出现报警信号，仪表将相应地显示报警界面，以提醒驾驶员注意潜在问题。

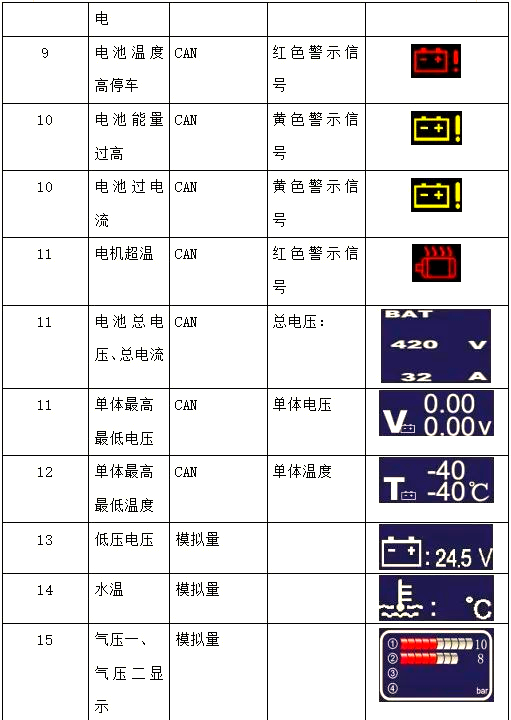

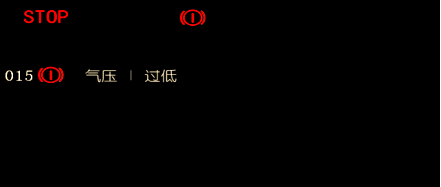

说明：所有通过CAN总线传输的报警信息，都应在仪表的报警界面上以文字或图标的方式呈现，以便驾驶员能够迅速了解并应对潜在问题。这些报警信息可能包括绝缘等级、BMS模块故障、地面充电机状态等。在无报警信号的情况下，仪表将显示厂家的Logo或相关标识。
