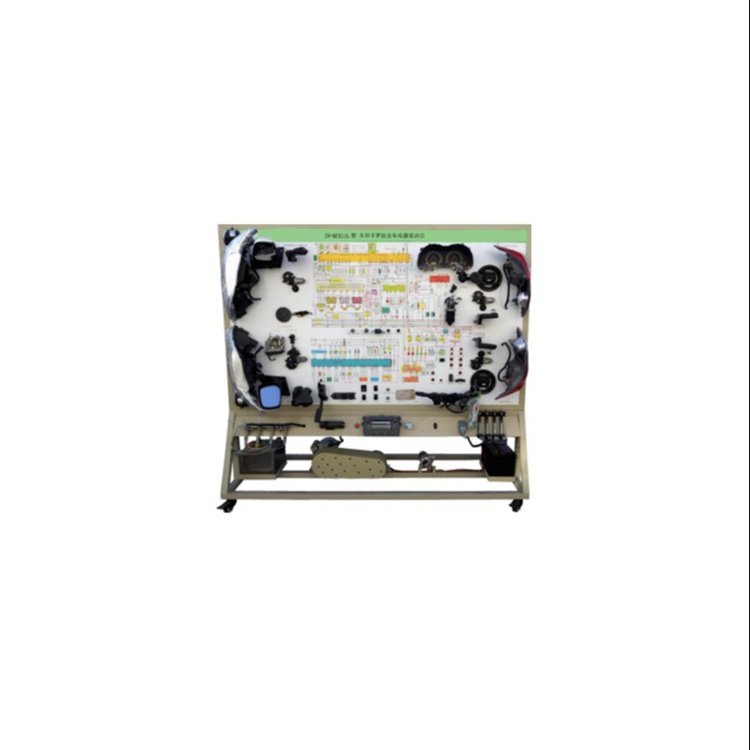

在职业教育与技能培训领域，实训设备是连接理论知识与实践操作的关键桥梁。ZN-QC511L型丰田卡罗拉全车电器实训考核装置，是一款针对汽车电气系统教学设计的综合实训台。它通过模拟真实车辆环境，帮助学员掌握点火、灯光、雨刮等核心电器系统的原理与维修技能，适用于职业院校、培训机构及企业内训场景。
一、技术原理与系统组成：
该实训台以丰田卡罗拉原车电器系统为原型，集成点火系统、喇叭系统、雨刮系统、灯光系统四大核心模块。设备采用220V交流电源供电，通过内部电路转换模拟车辆12V直流电环境，确保操作安全性。实训台框架采用金属材质，表面覆盖耐腐蚀涂层，面板布局与真实车辆中控台一致，包含仪表盘、开关组、线路接口等组件，并标注各系统电路走向，便于学员观察与分析。
二、功能设计与教学应用：
实训台支持故障模拟与实操考核两大功能。教师可通过控制面板预设常见故障（如灯光不亮、雨刮异响等），学员需根据现象排查线路、检测传感器或更换元件，培养故障诊断与维修能力。设备配备电压表、电流表等检测工具，可实时显示各系统工作参数，帮助学员理解电器系统动态特性。此外，实训台支持模块化拆装，学员可单独练习发电机、起动机等部件的检修流程，强化单项技能训练。
三、技术亮点与实际价值：
相比传统教学模型，该实训台的优势在于高度还原真实车辆环境。其线路连接方式、元件规格与原车完全一致，学员所学技能可直接迁移至实际维修场景。设备采用开放式设计，所有线路均外露并标注编号，便于教师讲解电路原理，同时支持学员自主设计电路连接方案，培养创新思维。此外，实训台支持加工定制，可根据教学需求调整系统配置或增加新能源模块（如电动汽车充电系统），适应不同车型与技术趋势的教学要求。
四、操作规范与安全注意事项：
使用前需检查电源电压是否匹配（220V交流电），避免接错线路导致设备损坏。操作时应佩戴绝缘手套，禁止在带电状态下触摸线路接口。故障排查需遵循“先易后难”原则，优先检查保险丝、开关等易损件，再检测传感器与控制模块。实训结束后需关闭电源，清理工具并复位设备，确保下次使用安全。
