汽车全景影像系统通过多摄像头协同工作，为驾驶员提供车辆周围环境的实时画面，帮助减少盲区、提升倒车或复杂路况下的操作安全性。6路防水360度汽车全景影像系统是其中功能更全面的类型，其核心优势在于支持多视角切换、高防水等级与自动化标定，适用于商用车、工程车等对视野要求较高的场景。
一、技术原理与核心组成：

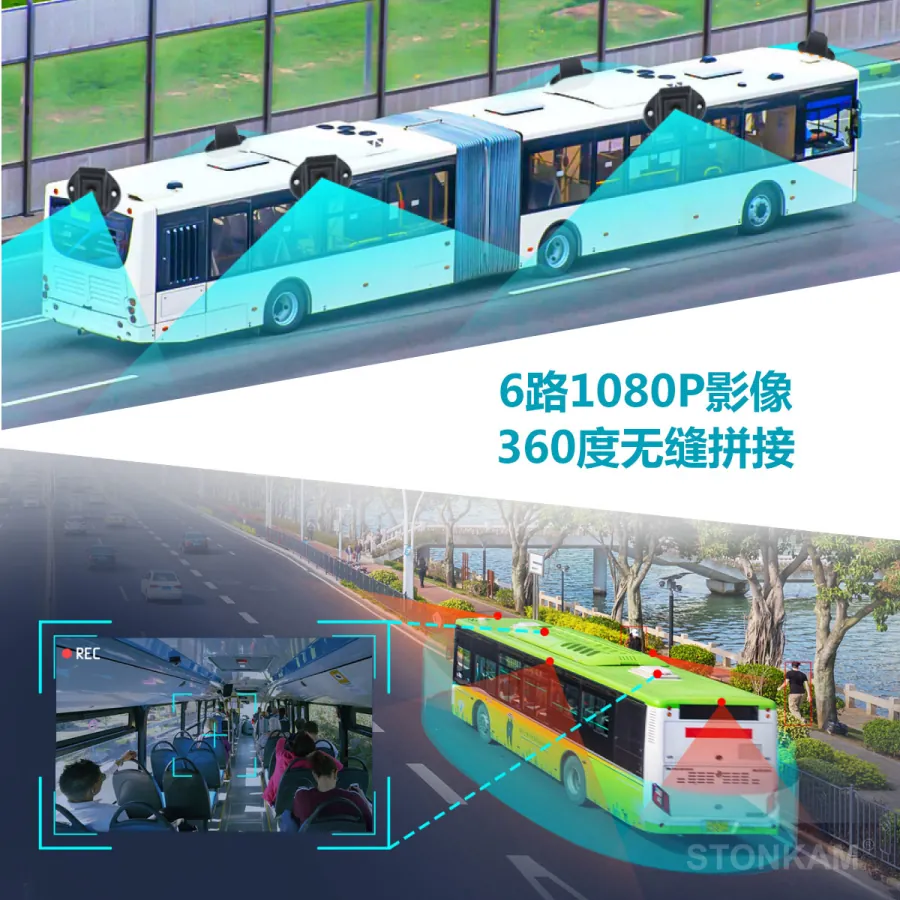

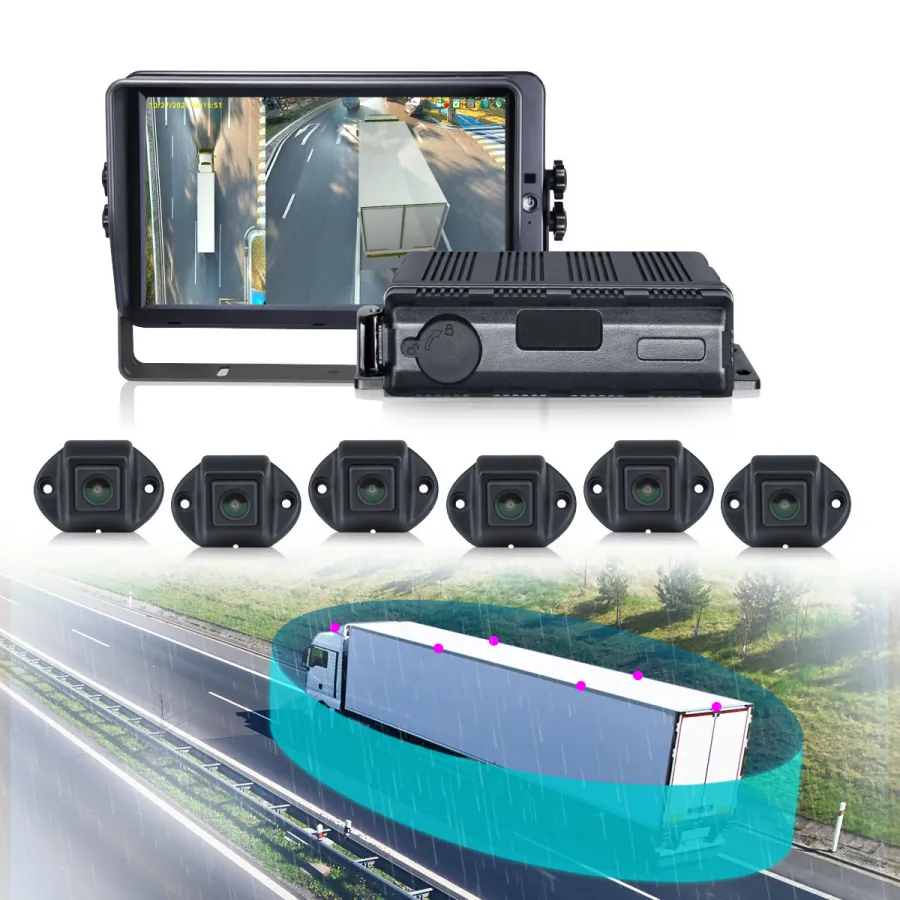

该系统由6个高清摄像头（支持1080P分辨率）、控制盒、传感器模块及显示终端组成。摄像头分布于车辆前后左右及关键盲区位置，通过AHD或CVBS信号传输至控制盒。控制盒内置图像处理芯片，可实时拼接画面生成2D俯瞰图或3D模拟视图，并支持六分割显示模式，让驾驶员同时观察多个角度。系统标配GPS与加速度芯片，可选配超声雷达、微波雷达及行人侦测摄像头，进一步增强环境感知能力。
二、自动化功能与性能参数：
系统采用软件自动标定技术，安装后无需手动调整摄像头角度，节省调试时间；自动平面校正功能可修正因车辆倾斜导致的画面变形，确保显示准确性。其防水等级达IP69K，能抵御高压水枪冲洗与粉尘侵入，适应恶劣天气或户外环境。视频输入支持6路1080P信号，输出延时控制在200ms以内，保障画面实时性；存储方面，最大支持1×512G SD卡与1×2T SSD卡，满足长时间录像需求。系统工作电压范围为10-32V，工作温度可定制至-40℃~85℃，湿度耐受范围10%-95%，兼容多种极端环境。
三、操作方式与扩展接口：
用户可通过遥控器或触摸屏（可选）切换显示模式，包括单路视图、六分割视图、2D原始视图及3D全景视图。录像功能默认支持6路1080P H.264编码，格式为AVI/MSV，回放可通过PC软件或板端直接操作（支持6路同步回放）。系统提供丰富接口：6路触发线用于连接外部设备，TTL串口与两个CAN接口支持数据通信，USB接口便于升级或数据导出。网络方面，标配以太网，可选配WIFI或4G模块，实现远程监控或数据传输。
四、适用场景与技术亮点：
该系统主要应用于大型车辆、工程车、特种车等需要全方位视野的场景。相比传统倒车影像，其3D全景视图可模拟车辆真实位置，帮助驾驶员更直观判断距离；多路信号同步处理能力避免了画面卡顿或延迟；自动化标定与校正功能降低了安装门槛，省去专业调试步骤。此外，系统支持码流定制（1MB/2MB/4MB），可根据网络条件或存储需求调整画质，平衡清晰度与带宽占用。
