14P线束插头如何实现汽车一键升窗？

在汽车电子系统中，连接器是保障电路稳定传输的核心部件。14P线束插头作为汽车电子连接器的一种，通过精密的触点设计与可靠的安装方式，成为本田思域等车型一键升窗功能的硬件基础。其核心作用是通过物理连接传递电信号，实现车窗升降的自动化控制，同时满足汽车电子对安全性和耐久性的严苛要求。

一、结构设计与技术参数

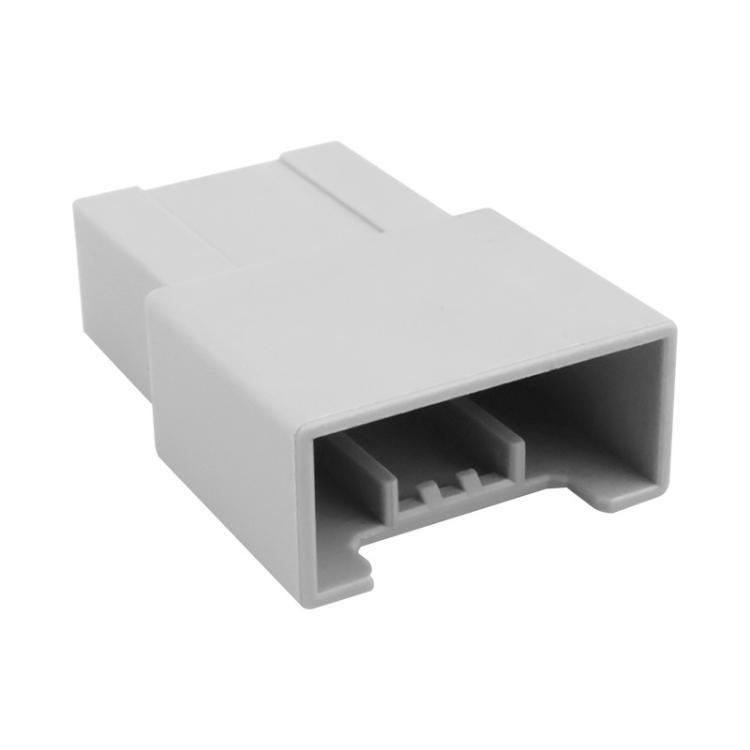

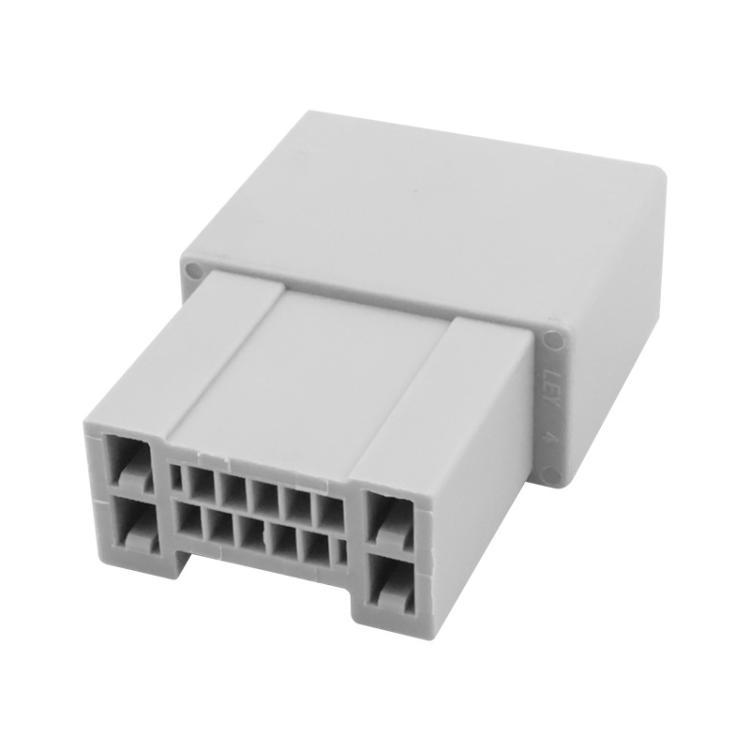

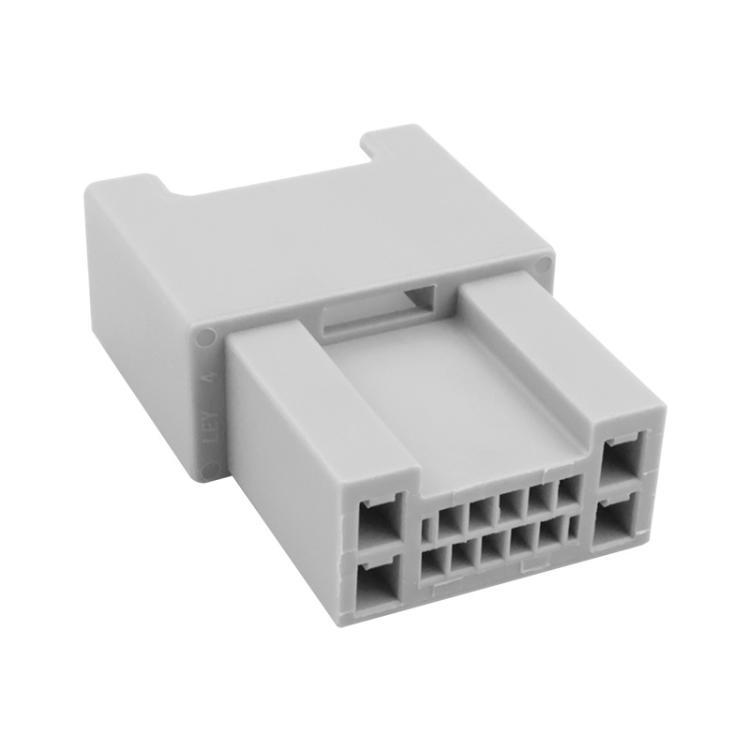

该线束插头采用14针脚布局，针脚间距为0.7/2.2毫米，适配0.25-2.5mm线径的导线。触头材质选用导电性优异的铜，通过注塑工艺将金属触点与绝缘外壳一体化成型，确保在振动环境下仍能保持稳定接触。插头端接方式为拔插式，安装类型为压接式，可直接与线束端子压接固定，减少焊接工序带来的接触不良风险。其封装规格为14P，最小包装量为1个，满足小批量维修或改装需求。

二、功能实现与应用场景
作为本田思域一键升窗系统的关键组件，该插头通过传输开关信号控制车窗电机运转。当驾驶员按下升窗按钮时，信号经插头传递至车身控制模块，再由模块驱动电机完成车窗闭合。其设计需兼顾信号传输的及时性与抗干扰能力，例如通过优化触点形状降低接触电阻，或采用屏蔽层设计减少电磁干扰。此外，插头需通过IATF16949:2016质量管理体系认证，确保在-40℃至125℃温度范围内、振动频率10-500Hz的恶劣工况下仍能正常工作。

三、安装与使用注意事项
安装时需确保线束插头与插座的针脚对齐，避免强行插拔导致触点变形。压接式安装要求使用专用工具将导线端子与插头触点牢固压合，压接后需检测接触电阻是否符合标准（通常≤5mΩ）。日常使用中，需定期检查插头外壳是否有破损或进水痕迹，若发现触点氧化可用无水酒精清洁，但禁止使用砂纸打磨以免破坏镀层。对于非专业人员，建议由维修技师操作以避免误接导致电路短路。

四、技术优势与行业适配
相比传统连接器，该产品通过优化针脚布局提升了空间利用率，14P设计可同时传输多路信号，满足现代汽车电子系统对集成化的需求。注塑工艺使外壳与触点结合更紧密，防水等级达到IP67，可应对涉水行驶等场景。其应用领域不仅限于车窗控制，还可扩展至自动防盗器、智能关窗器等需要信号传输的汽车电子设备，体现了连接器在汽车智能化进程中的基础支撑作用。
