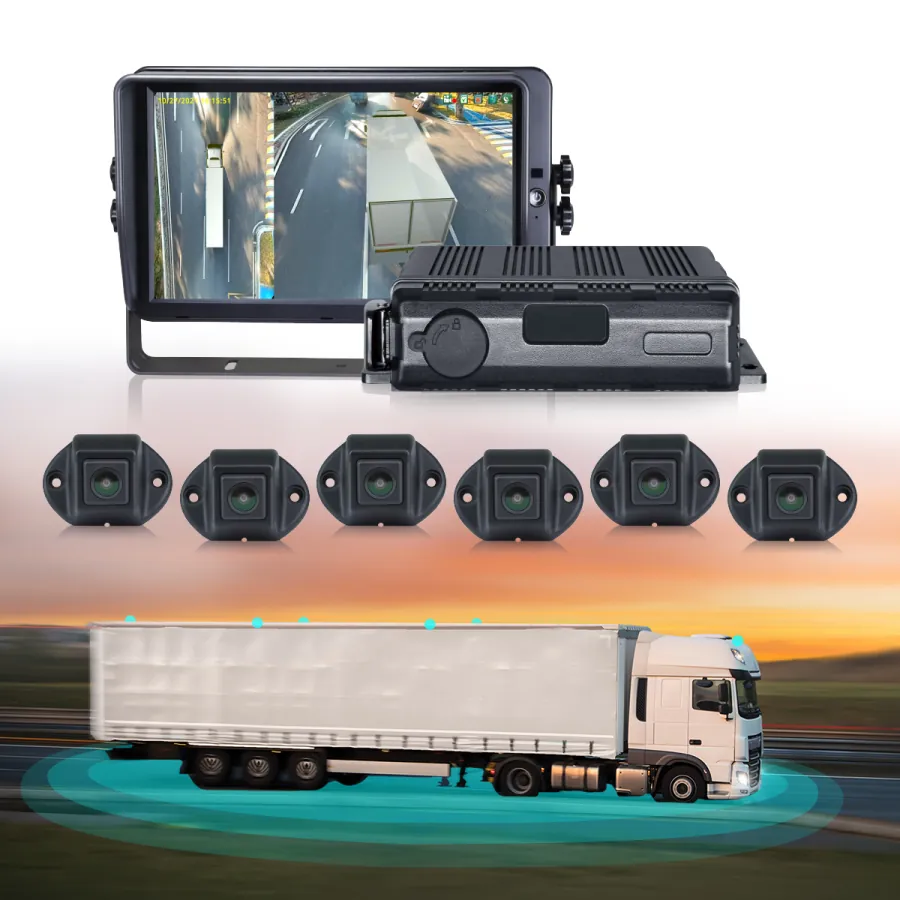

车载360环视全景影像系统是一种通过多摄像头协同工作，实时生成车辆周围全景图像的辅助驾驶设备。其核心功能是消除视野盲区，帮助驾驶员在泊车、窄路会车或复杂路况下更直观地掌握车辆周边环境，从而降低剐蹭、碰撞等事故风险。该系统通常由摄像头组、控制主机、显示终端三部分组成，通过图像拼接技术将多个超广角摄像头捕捉的画面无缝融合，形成自上而下的“鸟瞰视角”。
一、技术原理与核心组成：
系统通过6路1080P高清摄像头（前、后、左、右及两侧后视镜位置）采集画面，摄像头采用超广角镜头设计，单颗覆盖范围可达180°。采集的图像经控制盒内的图像处理芯片进行畸变校正、色彩还原和动态拼接，最终输出360°全景影像。控制盒作为核心处理单元，支持以太网、WIFI或4G（可选）网络传输，可存储最大1×512G SD卡+1×2T SSD卡的视频数据，码流可选1MB/2MB/4MB以适应不同网络环境。系统防水等级达IP69K，能在高压水枪冲洗或暴雨环境中稳定工作。
二、使用方式与操作逻辑：
用户可通过遥控器或触摸屏（可选）切换显示模式，支持单画面（如仅显示右侧摄像头）、双画面（前后分屏）或全景模式。系统开机后3秒内可快速输出单通道画面，减少等待时间。安装时需根据车型调整摄像头角度，确保拼接画面无重叠或缺失。电源电压适配10-32V宽范围，工作电流小于2A/12V，兼容大多数乘用车和商用车电气系统。工作温度范围默认-20℃~70℃，可定制至-40℃~85℃，适应极寒或高温地区使用。
三、技术亮点与实际表现：
相比传统倒车影像，该系统的优势在于多摄像头协同与实时拼接技术。例如，在狭窄巷道会车时，全景模式可同时显示车辆四周障碍物位置，避免因视野局限导致的剐蹭；在泊车时，系统可结合外部触发信号（如倒车档信号）自动切换至全景模式，减少操作步骤。此外，IP69K防水等级和10%-95%工作湿度范围，使其在雨天或潮湿环境中仍能保持图像清晰度，而宽电压设计则避免了因车辆电压波动导致的设备重启问题。
四、适用场景与扩展功能：
系统主要应用于乘用车、商用车（如货车、客车）及工程车辆，尤其适合新手司机或需要频繁在复杂路况下作业的车辆。通过定制化服务，用户可调整控制盒尺寸（如181.6mm×146.6mm标准款）或增加4G网络模块，实现远程监控或数据上传功能。外部触发信号的工作电压范围（10-32V）与车辆信号系统兼容，可直接接入倒车灯、转向灯等信号，实现画面自动切换。
