发动机动态实训台是汽车教学与实训中常用的设备，通过模拟真实发动机运行状态，帮助学员理解发动机结构、工作原理及故障诊断方法。东风猛士CSK181发动机动态实训台作为一款专为教学设计的设备，以电控柴油发动机总成为核心，结合故障模拟与检测功能，为汽车维修、发动机技术等课程提供实践支撑。
一、技术原理与核心组成

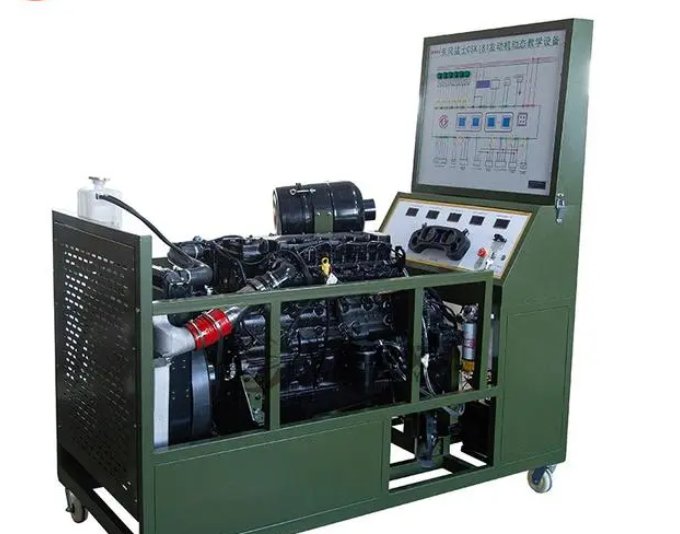

该实训台以电控柴油发动机总成为基础，集成24V/120AH蓄电池作为工作电源，油箱容积10L，可支持发动机在-50°C至50°C的宽温范围内稳定运行。其核心结构包括发动机本体、进排气系统、燃油供给系统、冷却系统及电控单元（ECU），通过原车线束连接各传感器与执行器，还原真实发动机的电控逻辑。设备外形尺寸为2000mm×1000mm×2100mm（长×宽×高），采用模块化设计，便于拆装与维护。
二、教学功能与检测技术
实训台配备故障模拟系统，可预设常见故障（如传感器信号异常、执行器卡滞等），并通过数字显示表实时反馈电压、电流、频率等参数。学员可通过波形信号检测功能观察喷油器、曲轴位置传感器等关键部件的信号特征，结合频率检测与故障诊断模块，练习使用解码器读取故障码、分析数据流。此外，设备支持起动、加速、减速等工况模拟，帮助学员掌握发动机动态响应特性。
三、操作方式与安全规范
使用时需先连接24V蓄电池电源，检查油箱油量及冷却液液位，确保各管路连接无泄漏。通过控制面板启动发动机后，可调节负载模拟不同行驶工况。操作过程中需遵守安全规范：禁止在发动机运转时断开传感器线束；故障模拟后需及时复位，避免长期处于异常状态；定期检查蓄电池电量与轮胎固定装置（若配备移动轮）。设备维修由专业人员完成，日常保养包括清洁空气滤清器、检查皮带张力等。
四、技术亮点与教学价值
相比传统拆装实训台，该设备通过电控系统与故障模拟功能，实现了从静态结构认知到动态故障诊断的升级。其宽温工作范围适应不同地区教学环境，数字显示与波形检测功能降低了数据读取门槛，帮助学员快速建立“症状-数据-故障点”的关联思维。目前，该设备已应用于多所职业院校的汽车专业实训，为培养发动机维修技术人才提供了标准化工具。
