汽车充电桩电缆是连接充电桩与电动汽车的核心部件，其性能直接影响充电效率与安全性。与传统电缆相比，这类产品需满足柔性抗拉、耐油污、防紫外线等特殊需求，以适应户外复杂环境与频繁插拔的使用场景。本文从技术参数与实际应用角度，解析其核心特性与设计逻辑。
一、结构组成与关键参数

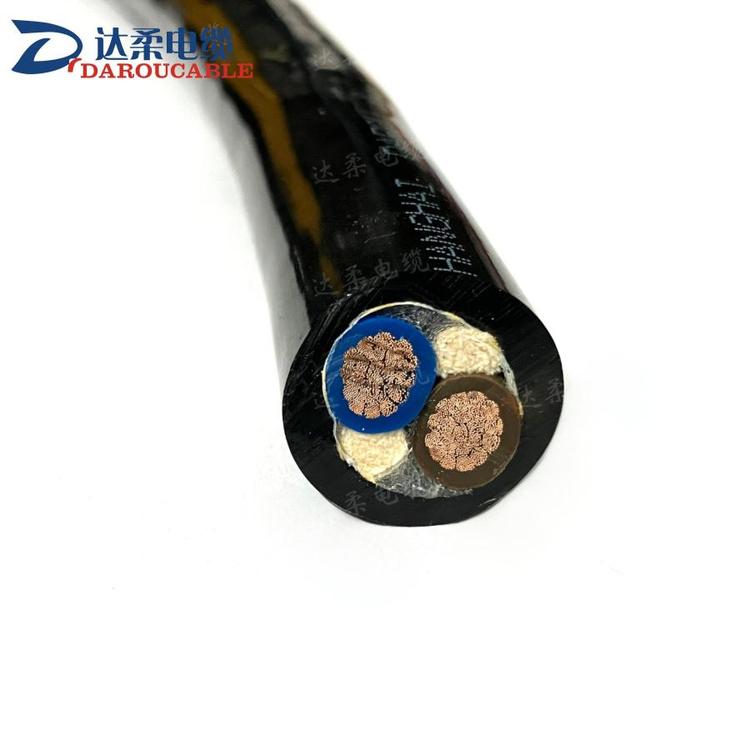

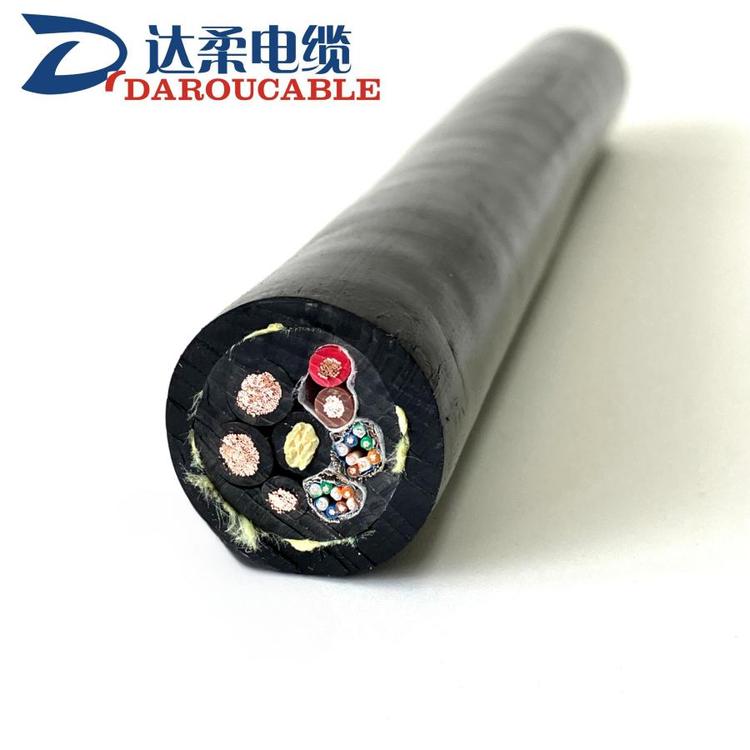

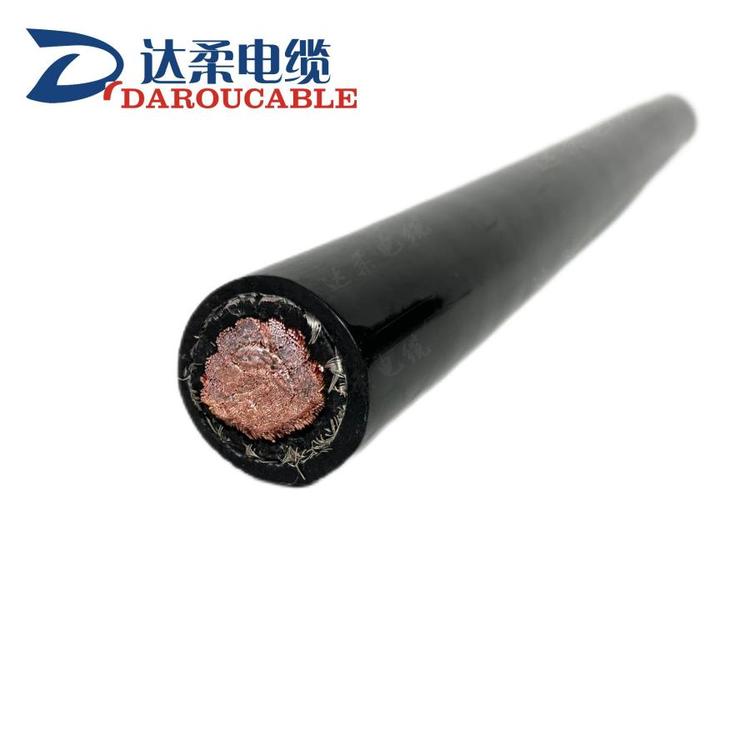

充电桩电缆通常由导体、绝缘层、屏蔽层与护套四部分构成。导体多采用多股细铜丝绞合结构，提升柔韧性以适应弯曲场景；绝缘层厚度一般控制在1.0mm左右，需兼顾耐压性与抗老化能力；屏蔽层用于减少电磁干扰，护套则直接决定电缆的耐环境性能。技术参数中，拉伸强度（如400MPa）反映抗拉扯能力，弯曲半径（6D）表示最小弯曲限度，温度范围（-40℃至高温环境）与额定电压（如2000V）则定义了适用边界。此外，标称截面（如2.5mm²）与每卷长度（100m）等规格需根据充电功率与安装距离匹配。
二、技术特性与场景适配
柔性抗拉设计是充电桩电缆的核心优势。通过优化导体结构与护套材质（如TPU或TPE），电缆可承受频繁弯曲与拖拽，避免线芯断裂或绝缘层破损。耐油污与防紫外线特性则针对户外场景：护套材料需抵抗汽油、润滑油等化学腐蚀，同时通过添加抗UV成分延缓老化，延长使用寿命。例如，在露天停车场或加油站等环境中，这类电缆可维持10年以上的稳定性能。此外，部分产品支持定制芯数、屏蔽层与颜色，以适配不同充电桩型号与安装规范。
三、选型与使用注意事项
选型时需重点关注电压等级与温度范围。若充电桩输出电压为300-500V，电缆额定电压需高于此值（如2000V）以留出安全余量；低温环境（如-40℃）需选择耐寒护套材质，避免脆化开裂。安装时需避免电缆与尖锐物体接触，弯曲半径不得小于标称值（6D），否则可能损伤内部结构。定期检查护套表面是否有裂纹或变色，若发现绝缘层膨胀或导体裸露，需立即更换。存储时应避免阳光直射与潮湿环境，防止材料性能下降。
四、定制化需求与技术延伸
部分场景需特殊定制电缆参数。例如，高功率充电桩可能需要更大标称截面（如4mm²）以降低电阻发热；电磁环境复杂的区域需加强屏蔽层设计；颜色定制则用于区分不同电路或符合品牌视觉规范。此外，护套材质可按需选择阻燃型、低烟无卤型等，以满足消防规范。定制化生产虽灵活，但需确保参数符合国家标准（如GB/T 33594-2017），避免因兼容性问题影响充电安全。
