汽车电子系统中，连接器是保障信号与电力稳定传输的核心部件。后视镜车灯连接器作为汽车外部照明与辅助功能的关键接口，需满足高可靠性、耐环境性及适配性要求。以某型号大众奥迪后视镜车灯连接器为例，其设计需兼顾机械强度、电气性能及安装便捷性，以适应汽车复杂工况下的长期使用需求。
一、结构设计与核心参数
该连接器采用压接式安装接口，通过物理压接实现导线与端子的稳固连接，避免传统焊接工艺可能引发的虚焊问题。其绝缘体材质选用PA66（聚酰胺66），这种工程塑料具有耐高温、抗冲击、耐化学腐蚀等特性，工作温度范围覆盖-25℃至+85℃，可适应极端气候条件。连接器芯数为4芯，包含3根信号传输针脚与1根电源针脚，支持12V电压系统，满足车灯控制模块的供电与信号交互需求。
二、规格分类与适配场景
根据应用需求，该连接器提供多种规格组合：

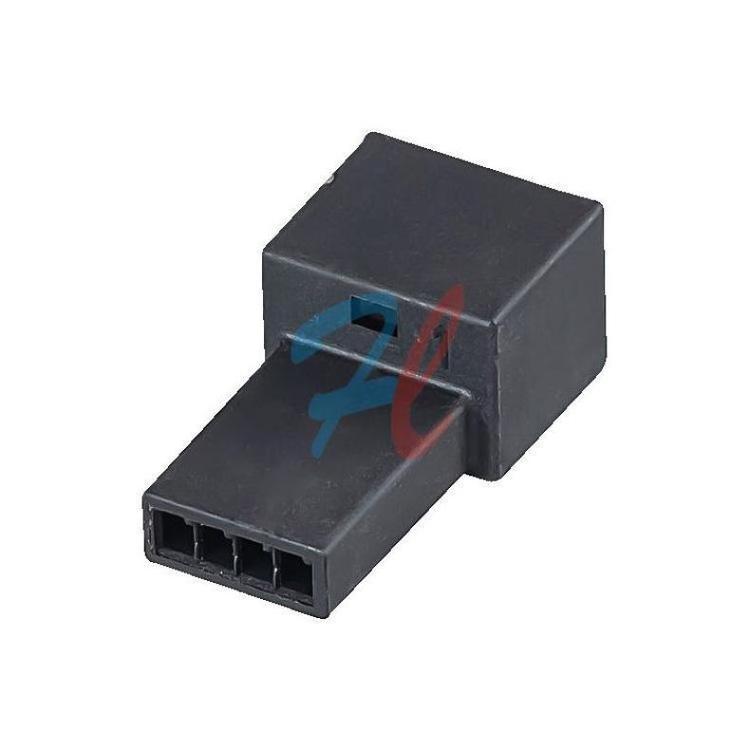

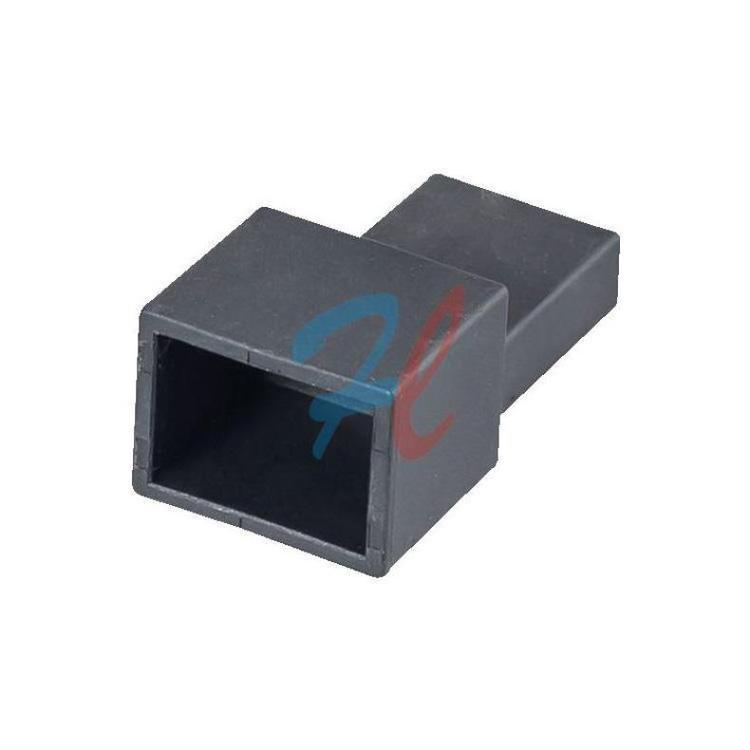

1. 仅护套+公端子护套（黑色自主设计款）：适用于定制化线束集成；
2. 仅护套+公端子护套（蓝黑8K0 972 994，颜色随机）：适配大众奥迪部分车型的原厂接口；

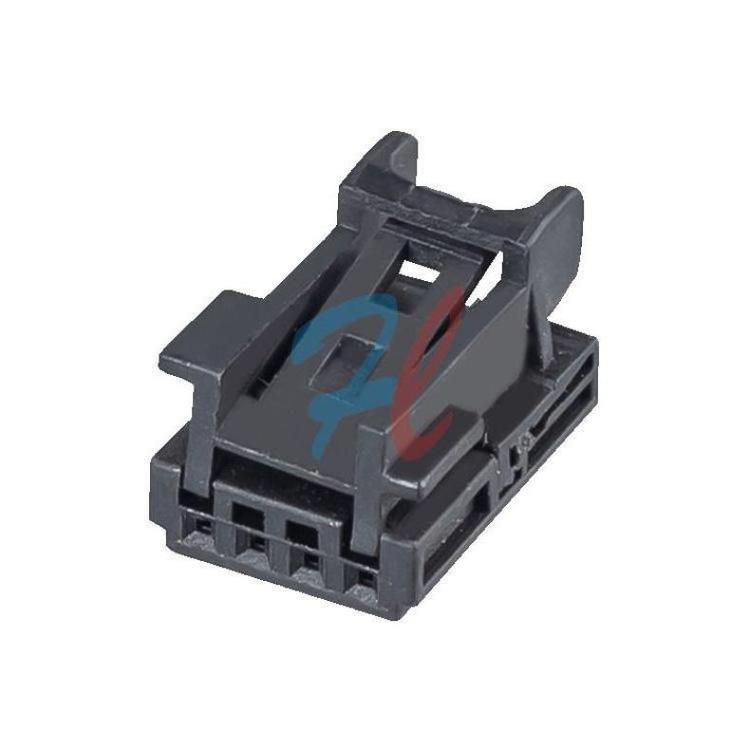

3. 仅护套+母端子护套（黑色8K0 973 754 1670988-1）：用于线束端与设备端的对接。
所有规格均通过RoHS认证，确保材料中不含有害物质，符合汽车电子行业环保标准。
三、技术优势与实际应用
相比传统连接器，该产品通过优化端子结构提升了接触稳定性。其压接式设计减少了安装工序，同时降低因振动导致的接触松动风险。在汽车后视镜转向灯、倒车灯等场景中，连接器需承受频繁开关的电流冲击，PA66绝缘体可有效防止因过热引发的绝缘失效。此外，模块化设计支持快速更换护套或端子，便于维修时定位故障点，缩短车辆停机时间。
四、安装与使用注意事项
安装时需确保导线截面积与连接器额定电流匹配，避免过载发热。压接工序需使用专用工具，保证压接高度与宽度符合技术规范。使用环境中应避免油污、盐水等腐蚀性物质长期附着，定期检查护套密封性以防止水分侵入。存储时需保持环境干燥，温度范围建议控制在-10℃至+40℃，以延长材料使用寿命。
