新能源车模块探秘：从PDU到BDU的深度解析
随着新能源车市场的蓬勃发展，其内部构造也逐渐成为人们关注的焦点。在这场新能源革命中，各种模块扮演着至关重要的角色。本文将带您一起走进新能源车模块的世界，为您揭秘从PDU到BDU的全面构造与功能。

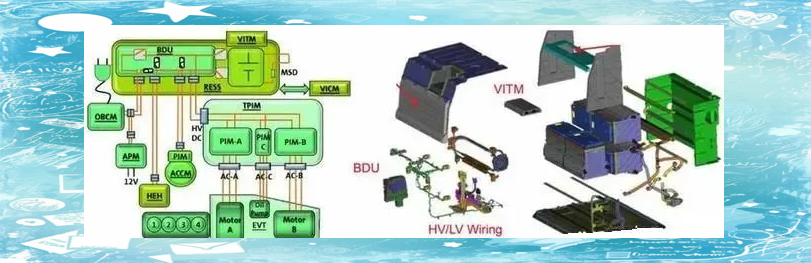

1、新能源车模块的布局与位置

新能源车内部构造复杂，各个模块的布局和位置对其性能和使用至关重要。了解这些模块的分布，有助于我们更深入地探讨它们的构造与功能。

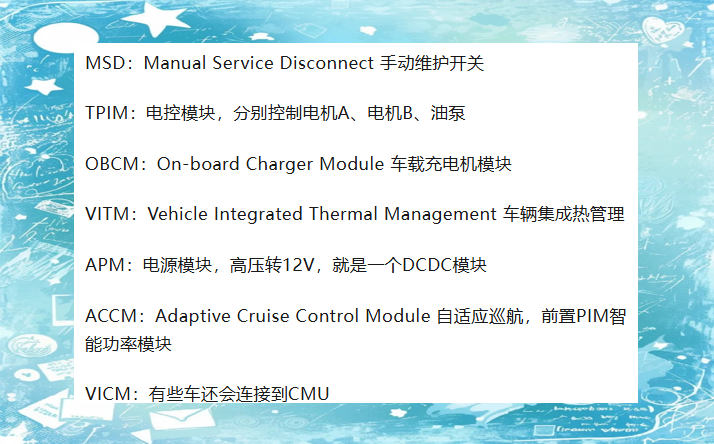

名词解释：

DCDC，即直流转换器，其功能是将高压直流电转换为低压直流电，为新能源车提供稳定的电源。

PDU，也就是高压配电盒，负责在新能源车中分配电能，确保各模块能得到所需的电力支持。

PTC，即加热器，分为空调PTC和电池包预热PTC两种类型，它们在新能源车中起到加热作用，提高使用舒适度。

MOT，代表电机，是新能源车驱动系统的核心部件，负责将电能转化为机械能，推动车辆行驶。

OBC，也就是车载充电机，其作用是为新能源车提供充电功能，方便车主进行电能补充。

BATTERY，即电池包，是新能源车储能的关键部件，储存电能以供车辆使用。

2、PDU高压配电盒

PDU，即高压配电盒，是新能源车中的重要组件。它负责在车辆内部进行电能的合理分配，确保各个模块能够获得所需的电力支持，从而保障车辆的稳定运行。

①高压配电盒PDU

高压配电盒PDU，作为新能源车的重要部件，承担着在车辆内部合理分配电能的任务。它确保各模块获得必要的电力支持，进而保障整车的稳定运行。
②DCDC转换器
DCDC转换器，在新能源车中扮演着高压转12V的重要角色。它负责将高压直流电转换为12V直流电，为车辆内部各模块提供稳定的电力支持。
③加热器PTC（空调PTC/电池包预热PTC）
在新能源车中，加热器PTC发挥着至关重要的作用。它主要用于空调PTC和电池包预热PTC，通过加热元件将电能转化为热能，为车辆提供舒适的温度环境。

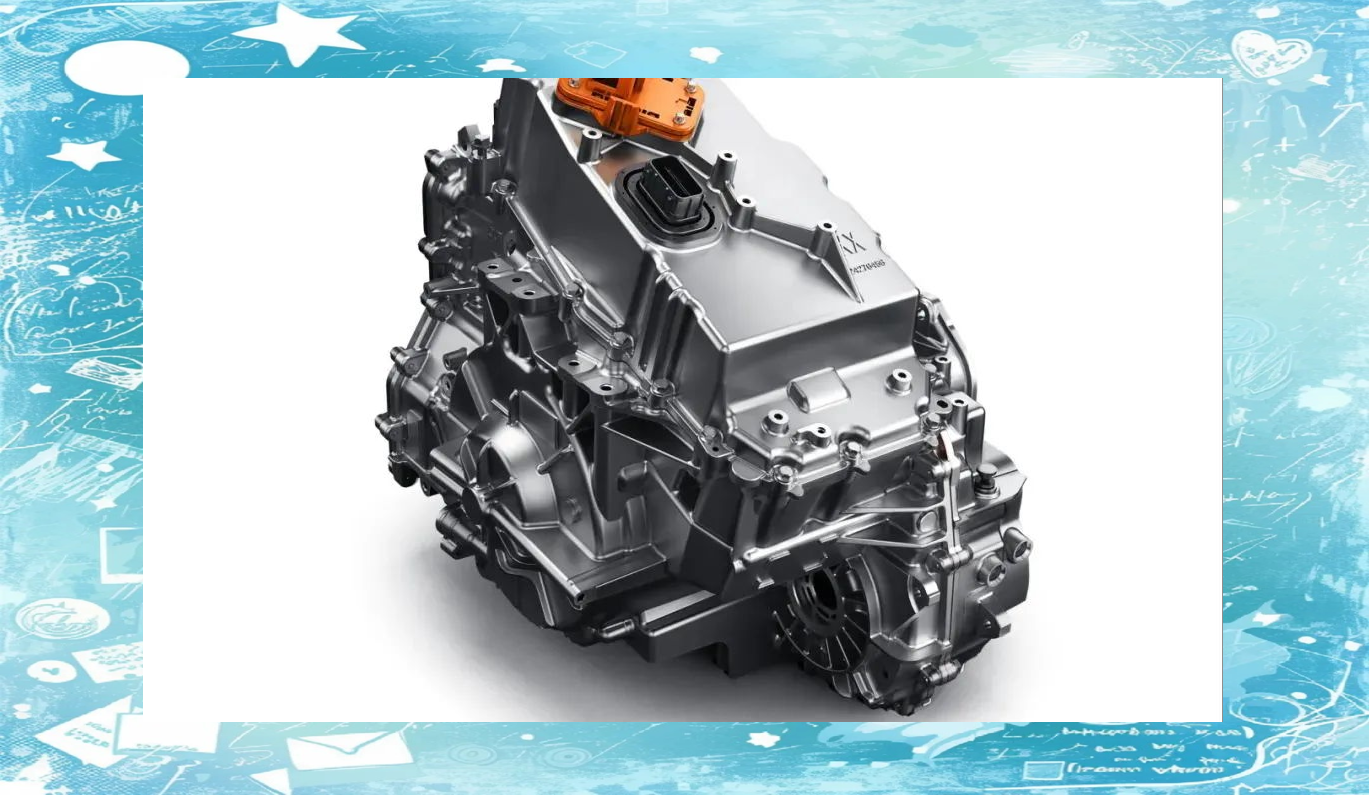

④电机MOT

在新能源车中，电机MOT扮演着核心角色。它负责驱动车辆行驶，将电能高效转化为机械能，为新能源车提供源源不断的动力。

驱动电机在新能源车中发挥着至关重要的作用，它能够将电能高效转化为机械能，进而驱动汽车行驶。与传统的燃油车发动机不同，其工作原理是将燃料的化学能转化为机械能，而驱动电机则能实现更高的工作效率，达到85%以上的转化率。因此，新能源车相比传统汽车，在能量利用上更为高效，从而减少了资源的浪费。

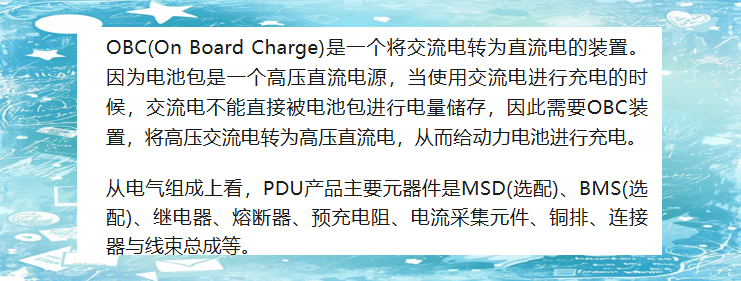

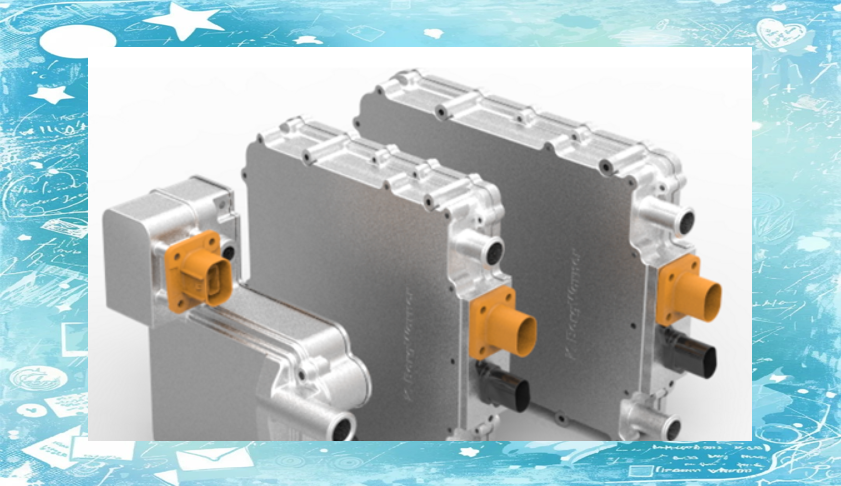

⑤充电OBC模块
充电OBC模块在新能源车中扮演着不可或缺的角色。它负责将电网的高压交流电转化为电池能够接受的直流电，从而实现安全、高效的充电过程。

3、BDU电池包断路单元

BDU电池包断路单元，作为新能源车的重要安全部件，旨在保障车辆和乘客在电池包异常时的安全。其核心功能是在检测到电池包出现问题时，能够迅速而有效地切断电流，从而避免潜在的危险。

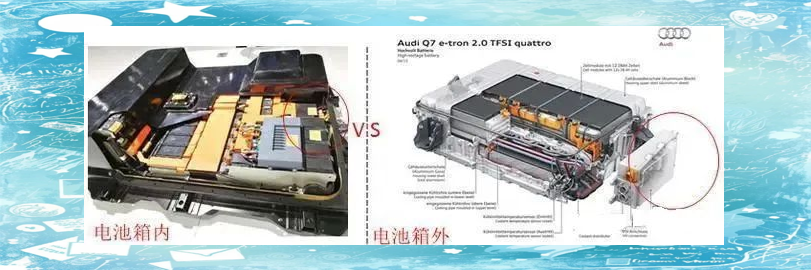

箱内安装式的BDU电池包断路单元外壳，通常采用塑料材质，这种设计轻便且耐用。然而，它并不需要达到特定的IP等级。相比之下，箱外安装式则多选用铝合金壳体，这种材质更坚固，且能够满足IP67的防水防尘等级要求，确保在恶劣环境下也能稳定工作。

BDU电池包断路单元的位置与结构设计
BDU电池包断路单元，作为电池系统中的重要组成部分，其位置和架构对系统的整体性能有着显著影响。在安装时，应确保其稳固可靠，以便在各种应用场景中都能发挥出色的保护作用。同时，合理的架构设计也是关键，它直接决定了BDU的使用效率和安全性。

2）BDU电池包断路单元的内部构造
BDU电池包断路单元的内部结构，同样对其性能和使用寿命产生重要影响。在了解其整体位置与架构的基础上，深入探究其内部构造，对于优化电池系统的设计、提升安全性以及确保稳定运行具有重要意义。

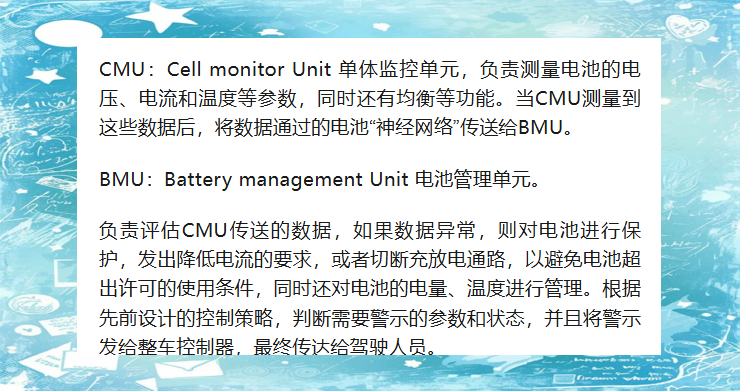

BDU电池包断路单元的核心组件包括继电器、熔断器（可选配）、BMU（选配）、电流采集元件、铜排以及连接器与线束总成等。这些元器件的协同作用，共同构成了BDU的内部构造，对其性能和使用寿命产生深远影响。
主要电气部件的参数设计与选型

BDU电池包断路单元与PDU（电源分配单元）一样，都是高度集成的设计产品。这意味着它们所集成的功能和所需元器件数量相对较多。接下来，我们将聚焦于其中几个关键部件的参数设计与选型。
1、继电器

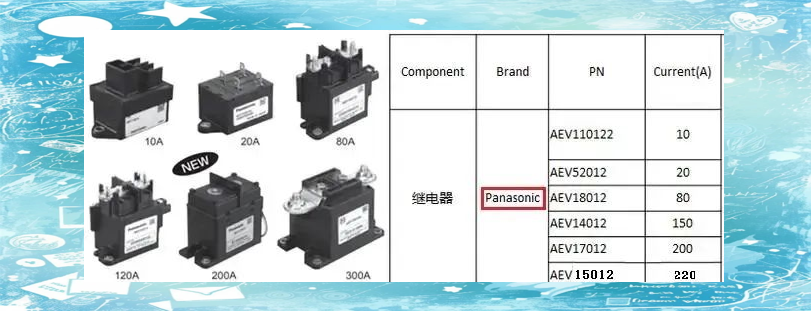

在常规电路中，继电器扮演着至关重要的角色，它们被分为高压主正/主负继电器、预充继电器、快充继电器、PTC加热继电器以及空调继电器等多种类型。这些继电器在主流市场上均可找到，其额定电流范围广泛，从10A到300A不等，满足了各种电路的需求。

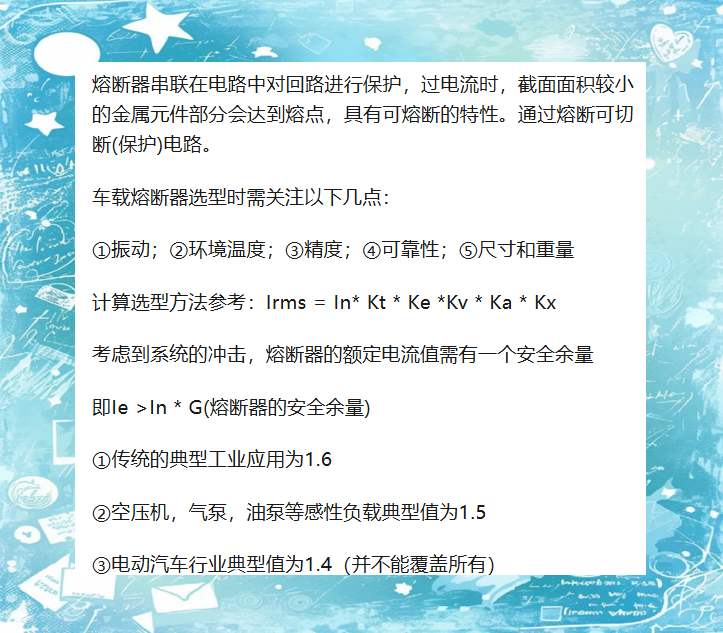

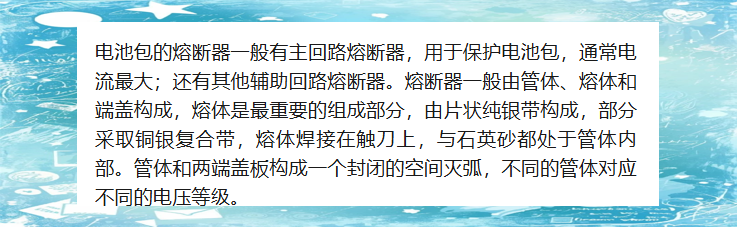

2、熔断器
在电路保护方面，熔断器同样占据一席之地。它们的设计初衷便是为了在电流过大时，能够及时切断电路，从而保护电器和电路免受损害。熔断器有多种类型，如陶瓷熔断器、玻璃管熔断器等，且其额定电流范围也各不相同，可根据具体需求进行选择。

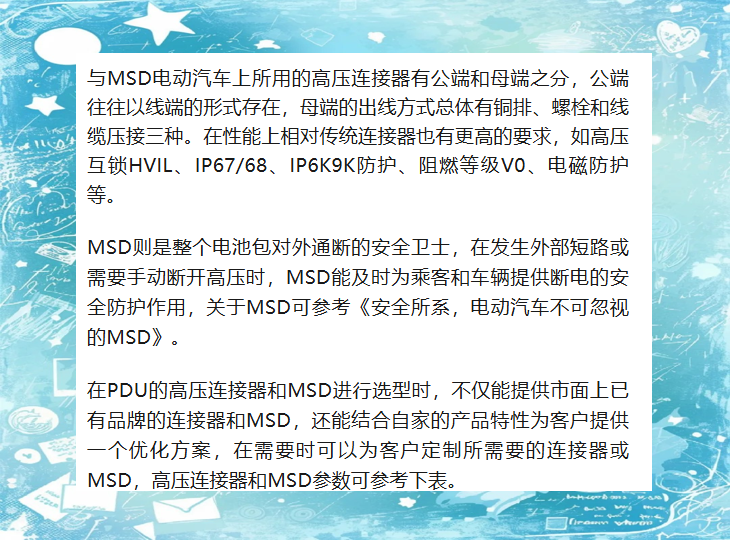

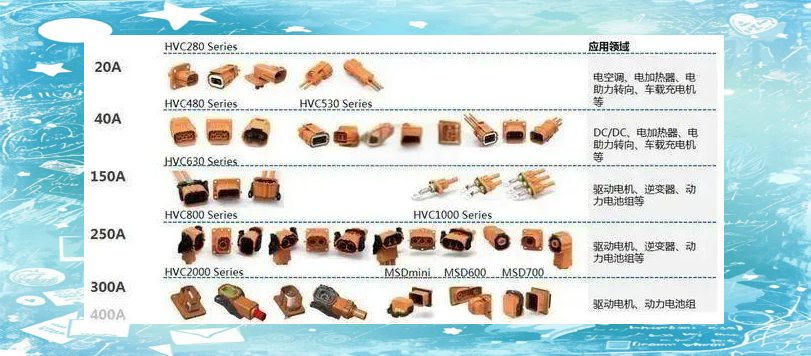

3、连接器
在电子领域，连接器扮演着至关重要的角色。它们被广泛应用于各个电路中，负责将不同的电路元件连接起来，确保电流能够顺畅地传输。连接器的种类繁多，每种都有其特定的用途和优势，选择时需根据实际需求进行。

4、电流采集

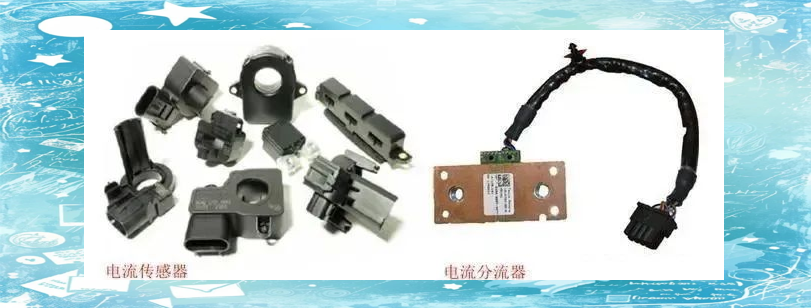

在电子电路中，电流采集是一个关键环节。为了实现高精度和低偏移的电池检测，通常采用两大类电流采集元件：电流传感器和分流器。这些元件在长时间工作时，所承受的电流量程应不超过其额定电流。同时，由于这些元件在工作时可能会发热，因此需要特别关注温升情况。一旦温升趋于稳定，就必须确保设备在相应的额定电流下满足温度要求。若温度超过安全范围，应立即报警，以防止传感器因过热而影响检测精度。此外，一些高级设备还配备了PCBA和主芯片，如LTC2949，其具有温度补偿功能，可进一步提高电流采集的准确性。

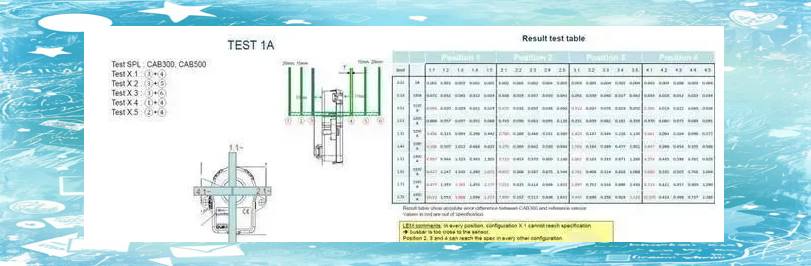

电流传感器是电流采集的关键元件，市场上常见的品牌包括莱姆、霍尼韦尔、ISA以及台产乾坤等。为了保证电流传感器的检测精度，每个品牌都有其特定的安装要求。以莱姆的CAB系列产品为例，若新能源乘用车的电流控制在350A以下，为了确保传感器在检测时不超出精度范围，推荐将传感器安装在POZITION2位置，即图示中的画线处。

5、预充电阻

预充电阻，其作用在于预充回路上，为电池系统提供上电瞬态冲击的防护。接下来，我们将通过一个示例来了解预充电阻的计算过程。
①预充回路的关键参数包括：预充时间设定为小于400毫秒，电机两端电容值为850微法拉，电源电压为350伏特，峰值电压为420伏特，同时预充电压需达到电源电压的95%。

②接下来，我们估算预充电阻的阻值R。这可以通过使用公式Uc=Vs[1-e-t/(RC)]来完成，其中Uc代表电容器两端的电压，Vs是电源电压，R即为我们需要求解的预充电阻，C代表电机电容，而t则是预充时间。为了达到预充电压为电源电压95%的目标，我们可以简化为t=3RC。将t的上限400毫秒代入，我们可以得出R的上限为157欧姆。
③电阻功率估算
在单次预充过程中，产生的能量可由公式E=1/2CU计算得出，其中C代表电容，U为峰值电压。代入已知的电容值850微法拉和峰值电压420伏特，我们得到E=74.97焦耳。这个能量值将用于衡量预充电阻所能承受的连续预充电次数。

接下来，我们计算预充平均功率，使用公式P=(CU1/2)/t，其中t为单次预充间隔时间。由于已知t小于400毫秒，我们可以估算出平均功率P为24.99瓦。

为了确保预充电阻的安全运行，其额定功率必须高于我们估算的预充平均功率。结合电阻的瞬间过载能力以及环境温度-功率曲线，我们可以进一步选定适合的电阻功率。

最终，根据上述估算结果，我们选择了一款额定功率为50瓦、电阻阻值为47欧姆的水泥电阻。
6、铜排

铜排，作为电路中的关键组件，根据其加工工艺的不同，主要可分为软铜排和硬铜排两大类别。软铜排具有良好的弯曲性，能够灵活适应各种电路布局需求，而硬铜排则以其高强度和耐腐蚀性著称，确保电路的稳定与安全。
铜排的形状和折弯要求需遵循国标GBT 5585.1-2005。在确定铜排的载流能力时，应参考线缆的过流能力、横截面积以及铜排自身的截面积和电流温升曲线表。同时，结合实际经验值来选定适当的铜排横截面积。需要注意的是，在铜排设计选型初期，通常会预留一定的设计冗余，以应对可能出现的大电流冲击。例如，在短时间内，铜排能够承受高达10倍额定电流的冲击，而不会造成过高的温升。因此，在选择铜排时，务必参考相关标准和数据，以确保其载流能力满足实际需求。

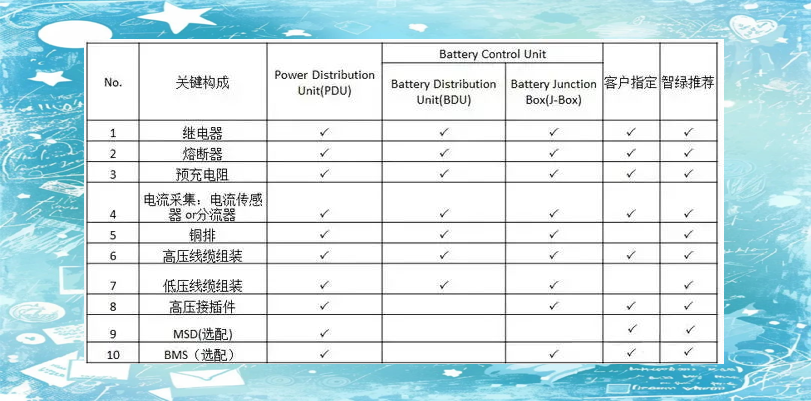

由于电气元件的繁多集成需求，整车和电池系统企业更倾向于选择服务商提供的一体化产品服务，即PDU和BDU方案。这无疑对配套企业提出了严峻挑战，它们不仅需深入把控各元器件的特性和供应能力，更应充分理解并贴切响应客户的需求。以下是PDU与BDU的方案矩阵表：

结构设计
在探讨PDU和BDU方案时，我们首先需要关注的是产品的结构设计。合理的结构设计是确保产品性能稳定、使用安全的关键因素。同时，它也是企业能否有效满足客户需求、提升市场竞争力的重要前提。因此，在制定PDU和BDU方案时，必须深入考虑并优化产品的结构设计。
箱体结构外观及材料

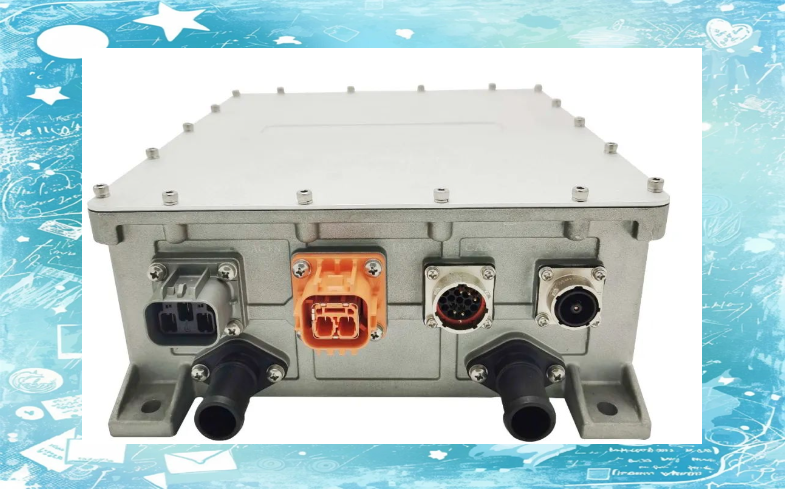

在PDU和电池箱外安装式的BDU方案中，箱体结构的设计和材料选择显得尤为重要。这类产品不仅需要具备较高的防护等级和机械强度，还经常采用压铸铝或钣金类材料进行制造。钣金箱体，如碳钢或铝合金，其密度较低，壁厚则根据结构、箱体尺寸以及固定方式等因素来确定。

对于钣金类材料，例如碳钢Q235、SPCC、SGCC和45#，其壁厚设计通常在1.2至2.5毫米之间。而铝合金，特别是六系铝，因其出色的抗腐蚀性和氧化性，常被用于满足高电气安全要求。例如，6061-T6铝合金就常被用于此类产品的制造。

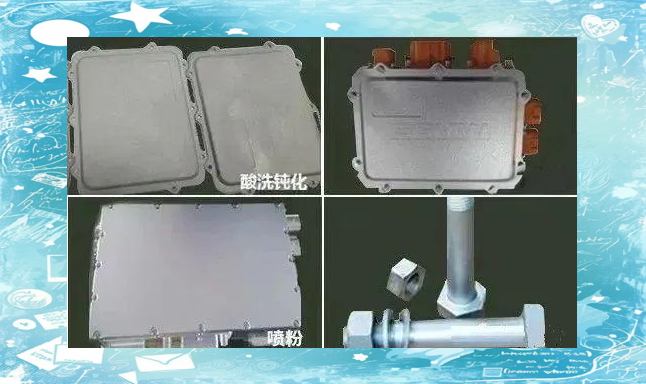

此外，压铸铝也是一种常用的材料，其常用型号为ADC12，壁厚设计范围为4至6毫米。对于铝质箱体，为确保电气安全，还需经过一系列的处理，如酸洗钝化、阳极氧化、喷粉和镀达克罗等。这些处理不仅能增强箱体的耐盐雾性能，还能提升其绝缘等级和耐压等级。

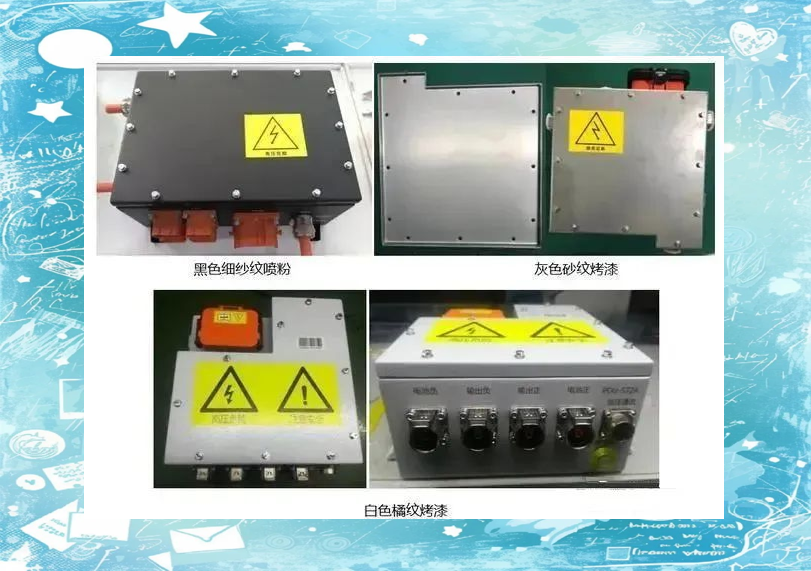

对于钣金箱体，其表面处理可选用喷粉或电泳漆。其中，喷粉多采用橘纹或细纱纹绝缘粉，这样的处理可确保产品满足国标中性盐雾96小时的耐久性要求。而电泳涂装则因其高覆盖率常被用作打底涂层，其耐盐雾性能更可长达数百小时，进一步增强了产品的耐候性。

对于电池箱内部安装的BDU，其防护等级和机械强度要求相对较低，因此常采用塑料材质。在壳体设计过程中，会选用诸如机加工塑料、快速成型塑料以及注塑工程塑料等多种塑胶材料。为了进一步提升壳体的强度，注塑过程中会加入玻纤进行增强。
①机加工塑料
主要包括ABS和PC，这两种材料常用于电池箱内部安装的BDU壳体。

②快速成型塑料
聚氨酯树脂是快速成型塑料的代表，其优点在于成型速度快，适合于小批量生产。

③注塑工程塑料
如PA、PA66、PP、PBT和POM等，这些材料具有优异的物理性能和化学稳定性，常用于对强度和耐久性要求较高的场合。

在壳体设计过程中，壁厚是一个关键参数。目前，常用的塑胶壳体壁厚包括2mm、2.5mm和3mm。壁厚过薄会影响壳体的强度，而壁厚过厚则可能导致注塑过程中出现缩水现象，并增加产品的重量。因此，在设计中需要综合考虑这些因素，以确保壳体既满足强度要求，又具有良好的成型工艺性。
2、固定方式

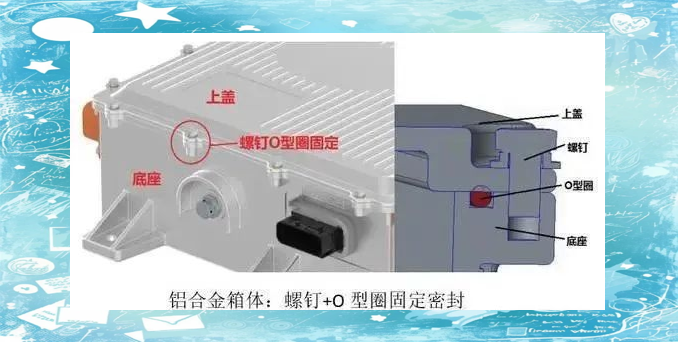

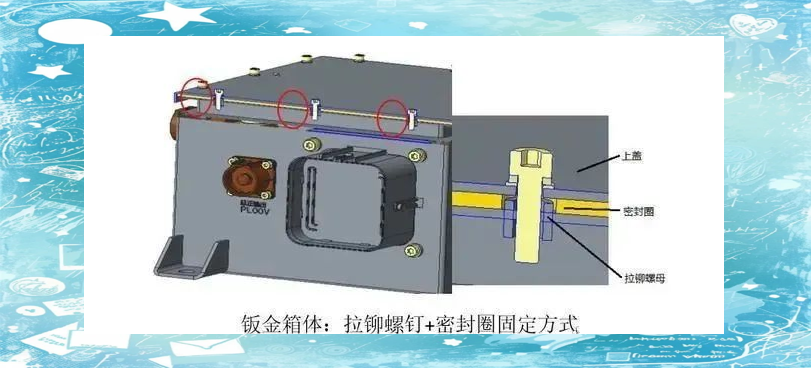

对于PDU和电池箱外安装式的BDU，为确保达到IP67的防水防尘等级，结构设计上通常需要增设防水圈进行密封，从而确保良好的水密性。

对于电池箱内部安装的BDU，为了简化拆装过程，除了传统的螺钉安装方式，还可以考虑采用卡扣设计。在确保卡扣结构具有足够的安全强度和耐久性的前提下，应着重优化其手操作便捷性，以提升使用的舒适度。

4、电气安全及散热考量

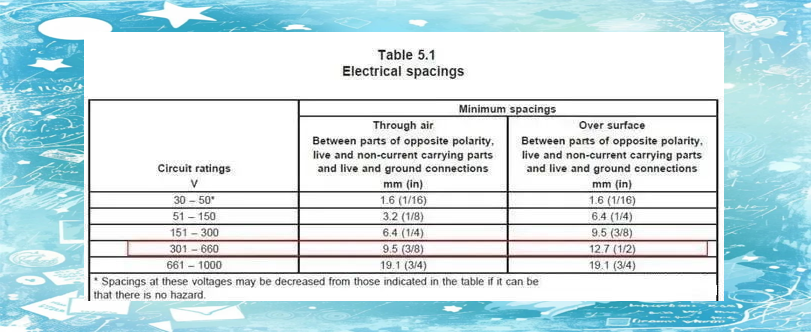

在涉及PDU和BDU的电气安全方面，关键要注意接地和爬电距离的把控。对于电动汽车所使用的配电盒，其工作电压范围通常落在301至660V之间。为了确保安全，电气间隙的设定应参照UL2580表5.1中的相关标准来确定最小值。同时，散热设计也是不可或缺的一环，它直接影响到电池箱内部组件的稳定性和使用寿命。

箱体的绝缘性能必须符合国标GB/T 18384.3-2015第7.2节的规定。根据该标准，需要对产品进行绝缘测试，其中各带电电路与外壳间以及彼此无电连接的电路之间需施加持续1分钟的直流电压500V，以验证其绝缘性能。此外，箱体的耐压能力同样重要，必须满足国标GB/T 18384.3-2015第7.3节的要求。在耐压测试中，各带电电路与外壳间及无电连接的电路之间需承受持续1分钟的50~60Hz交流电压2500V，以确保其耐压性能。

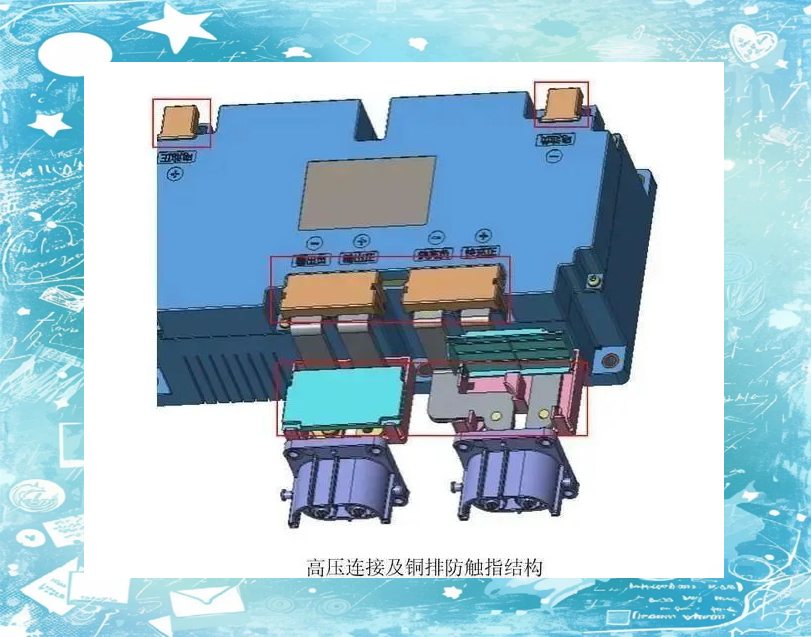

除此之外，还采取了其他多项安全措施，例如在铜排上设置防触指结构，以防止意外触电；当高压与低压之间的距离不足时，增加塑料保护帽以确保安全距离；确保箱体内部的高压器件和低压线束分离，以防止爬电事故的发生；同时，线缆也加装了玻纤管和纺织管进行保护，以防止漏电事故。这些措施共同构成了全方位的安全保障体系。

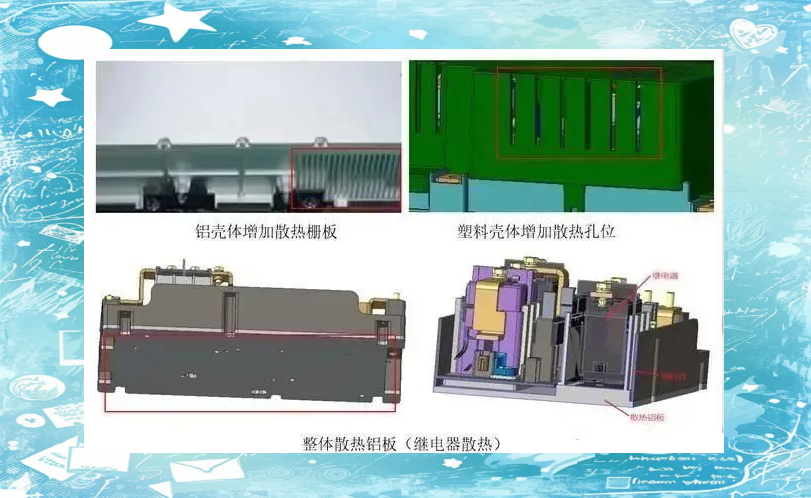

热设计同样是PDU和BDU领域中的一项核心技术。在设计中，必须充分考虑车载充电机和DCDC电源的发热量，以便选用适当的冷却方式。例如，对于继电器，可以增加散热冷板；若是铝合金箱体，则可设计散热板结构；而对于塑料箱体，则可以通过增加散热通风孔等措施来有效散热。

5、PDU/BDU的仿真与测试

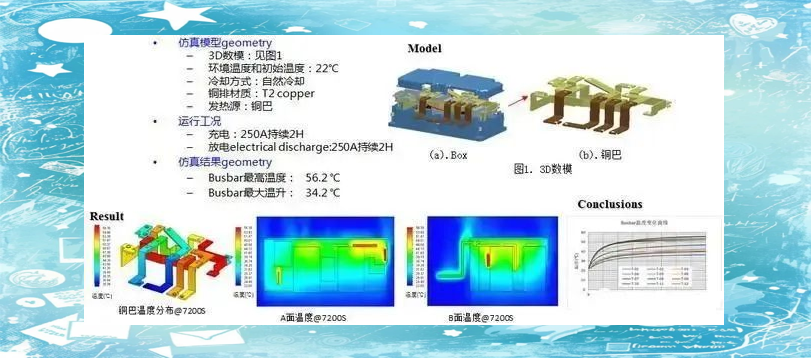

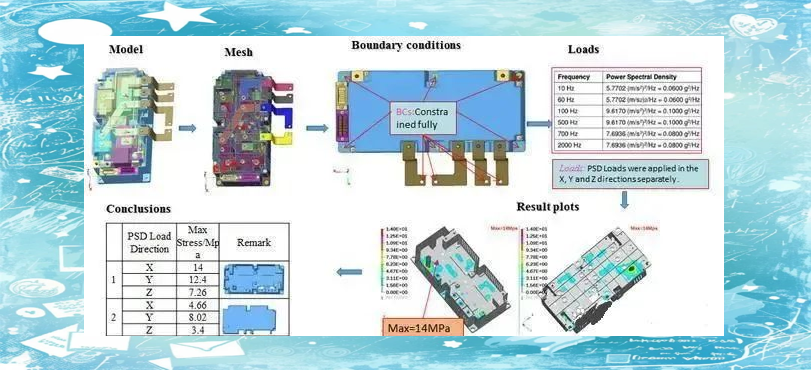

在整车开发周期不断缩短的背景下，对产品质量的追求却未曾降低。仿真技术因此成为了不可或缺的支撑。对于PDU和BDU的研发企业而言，仿真分析显得尤为关键。它们需要向整车或电池系统企业提供详尽的仿真数据，从而支持整体仿真流程，避免PDU/BDU的孤立开发。接下来，我们将探讨一些典型的仿真项目，如随机振动仿真和热仿真，它们在PDU/BDU的开发过程中扮演着不可或缺的角色。

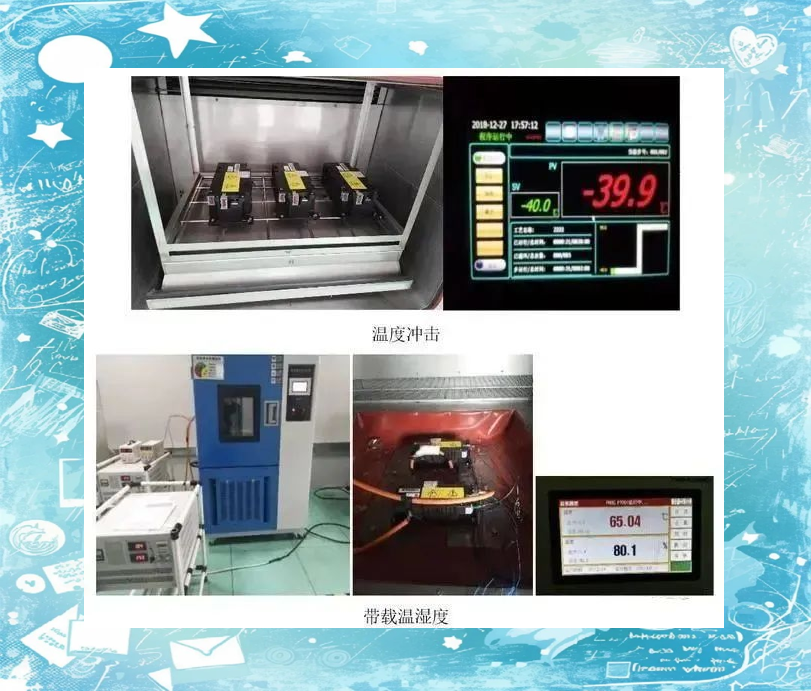

在PDU/BDU的研发过程中，涵盖了环境测试、电性能测试、机械性能测试、材料性能测试以及尺寸测试等多个环节。这些测试工作均在省级资质认证的测试中心进行，确保了测试结果的准确性和可靠性。

先进的仿真技术与完备的系统测试设备，为PDU/BDU的研发提供了领先行业的坚实支撑。

6、继电器控制与诊断技术

在PDU/BDU的研发过程中，继电器控制及诊断技术发挥着至关重要的作用。这一技术不仅关系到产品的稳定性和安全性，更是确保系统高效运行的关键环节。通过先进的仿真技术与完备的系统测试设备，我们可以对继电器控制及诊断技术进行深入研究和精确测试，从而为PDU/BDU的研发提供坚实的支撑。
1、继电器的控制逻辑
在PDU/BDU的研发中，继电器的控制逻辑是不可或缺的一环。它涉及到如何通过逻辑判断来精确控制继电器的开关状态，进而实现对整个系统运行的控制。通过深入研究继电器的控制逻辑，我们可以确保PDU/BDU在各种复杂情境下都能保持稳定的性能和安全性。
1）电池包内继电器的布局

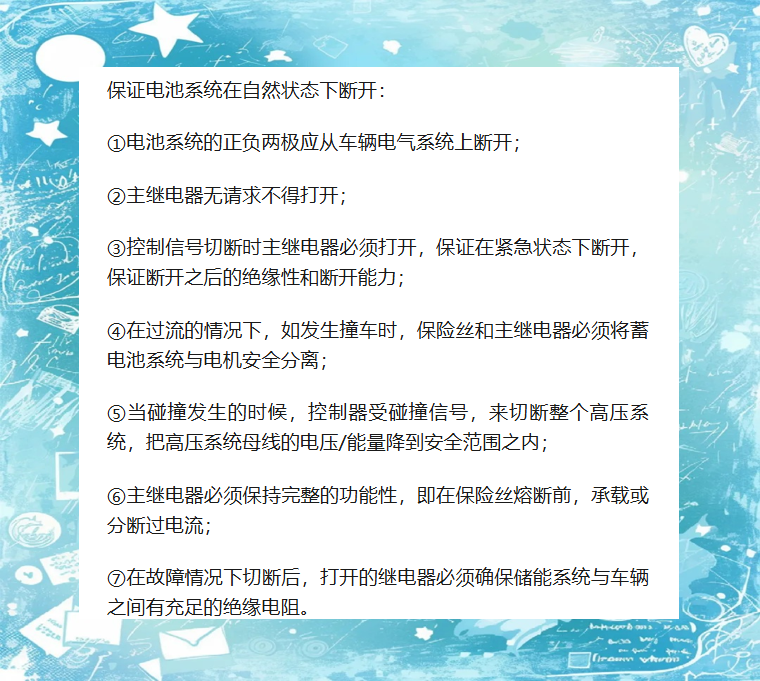

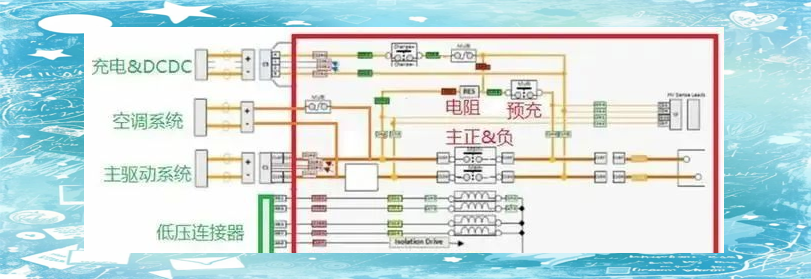

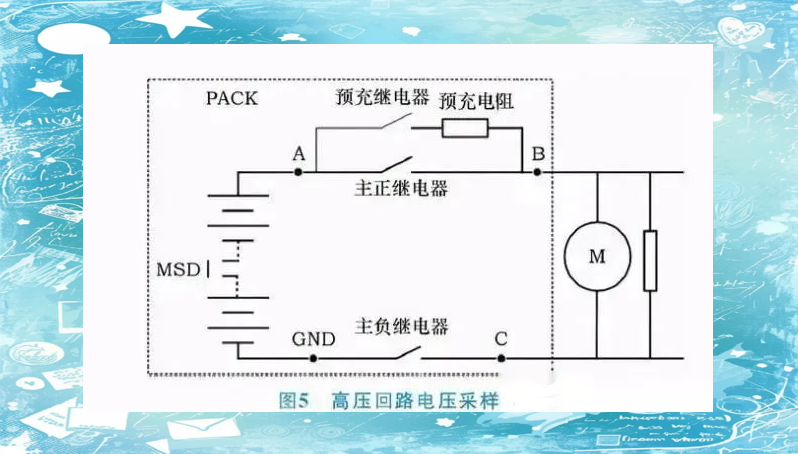

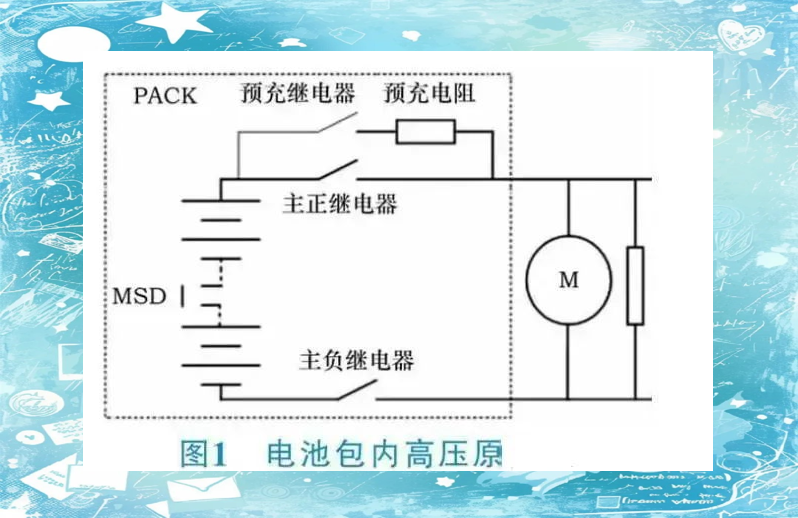

动力电池包内部通常配备有三个关键的继电器，它们分别是：主正继电器、预充继电器以及主负继电器。这些继电器的布局和功能对于确保电池包的安全与稳定运行至关重要。同时，了解电池包内的高压原理图也是不可或缺的，它为我们提供了系统运行的关键信息。

2）继电器的控制逻辑

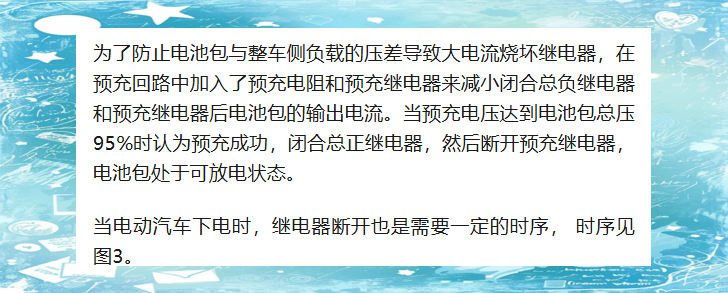

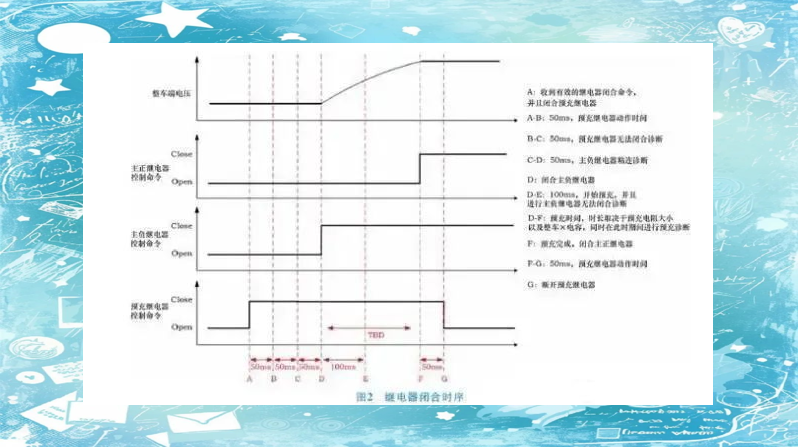

在动力电池包中，继电器的控制逻辑是至关重要的。当BMS需要控制继电器的闭合时，必须遵循特定的时序要求。这种时序逻辑确保了电池包的安全与稳定运行，同时也为系统提供了关键的保护措施。

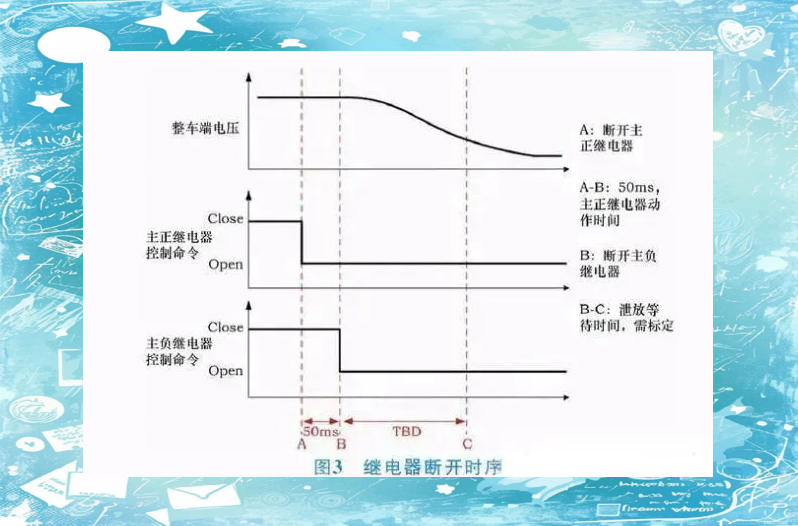

在动力电池包中，当继电器需要断电时，由于整车端存在X电容，其电压会经历一个逐渐降低的过程，这是由于电容的放电所致。在进行继电器的诊断工作时，必须确保在电容完全放电之后进行，以确保诊断的准确性。接下来，我们将详细介绍诊断的逻辑。
2、继电器的诊断策略

继电器的诊断涵盖了多个方面，如驱动回路的检测、继电器无法正常闭合的诊断，以及继电器黏连的诊断等。

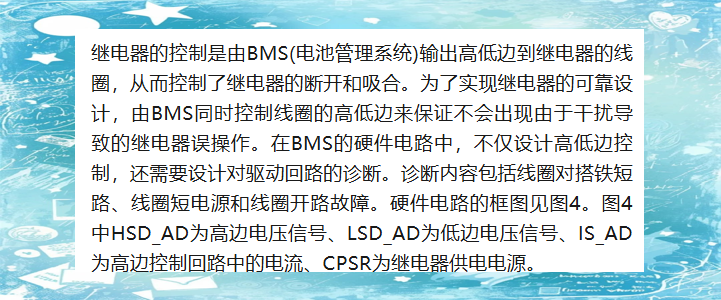

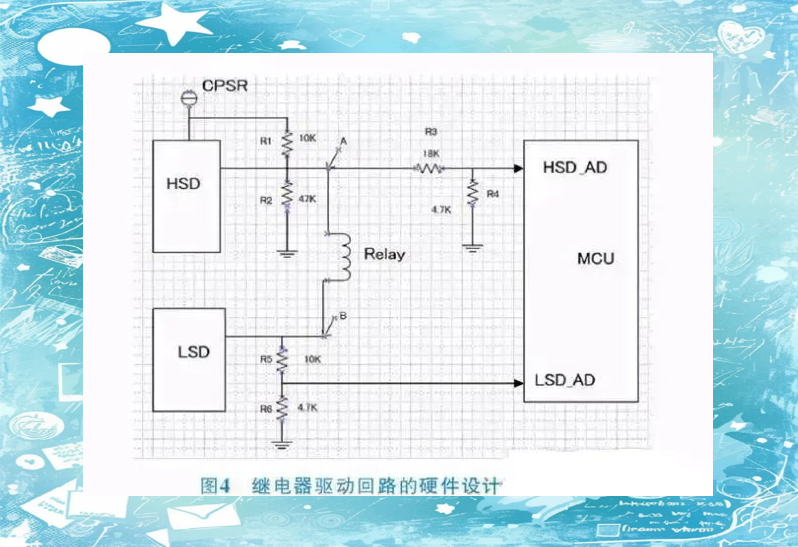

1）驱动回路检测

在继电器的诊断过程中，首要的一步是对驱动回路进行检测。这一步骤至关重要，因为它直接关系到继电器是否能正常工作。通过仔细检查驱动回路的各个组件，包括电源、开关、连接线路等，可以及时发现并解决潜在的问题，确保继电器的稳定运行。

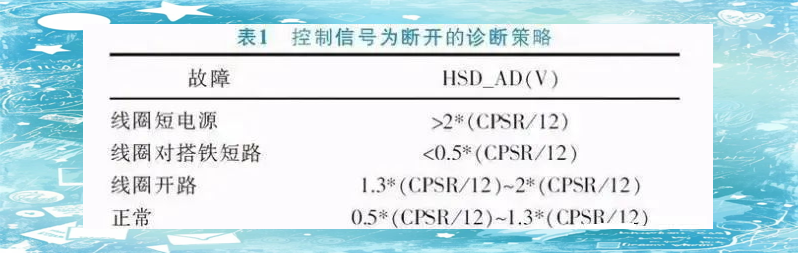

（1）若继电器的控制信号显示为断开状态，可参照表1进行诊断策略的制定。

（2）若继电器的控制信号显示为闭合状态，可参照表2制定相应的诊断策略。
2）高压回路继电器诊断
