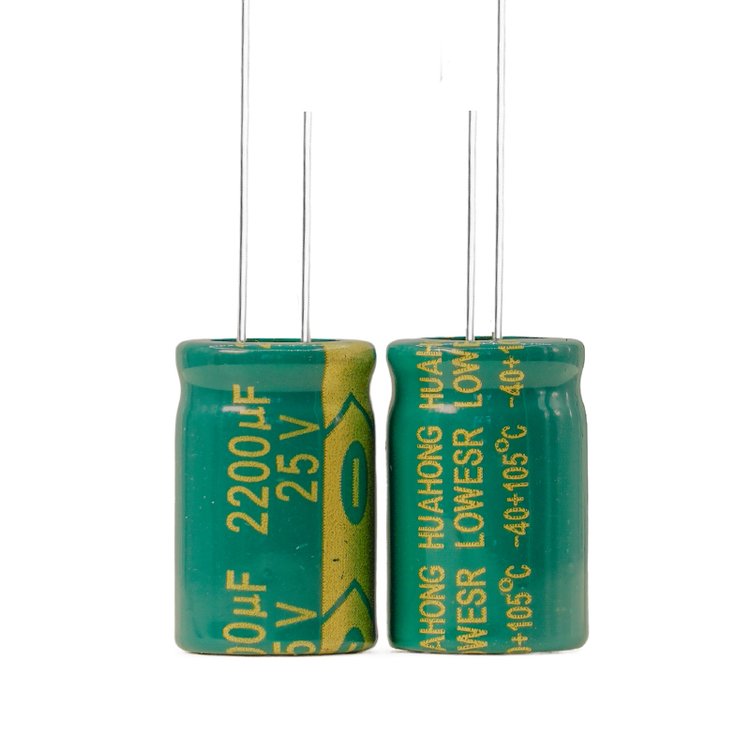

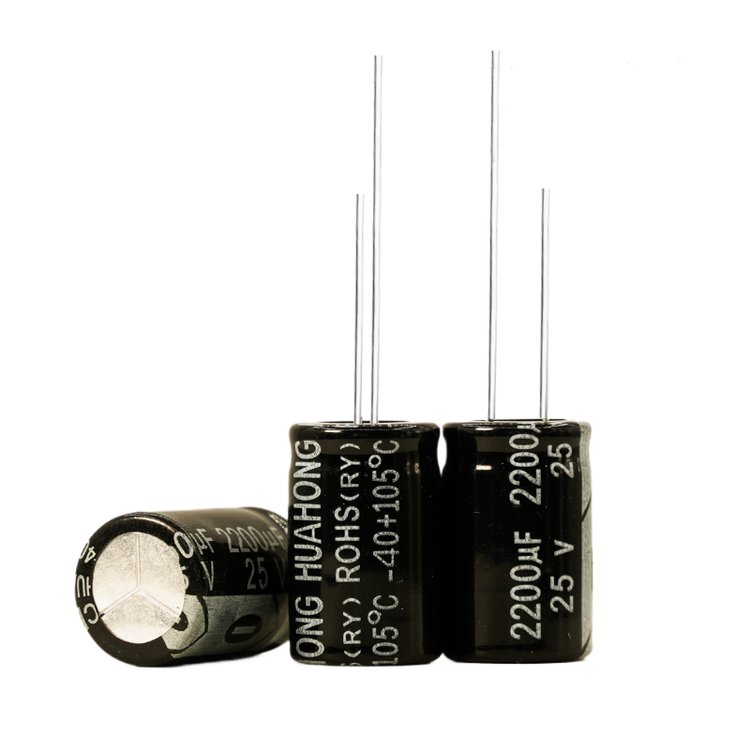

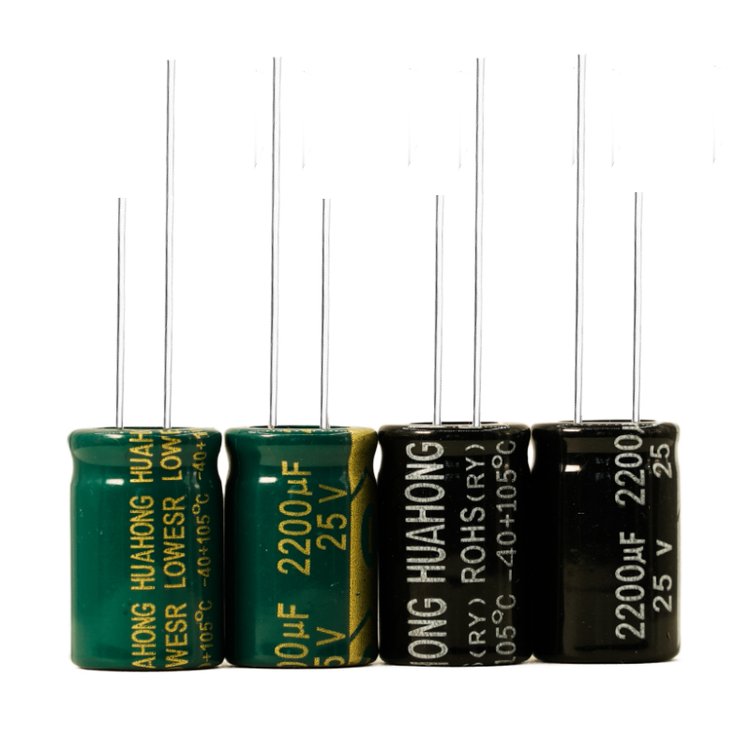

在电动车充电桩的电路设计中，铝电解电容是不可或缺的元件之一。它通过储存和释放电能，帮助稳定电路中的电压波动，确保充电过程的高效与安全。其中，一款型号为25V2200UF13X21的高频低阻铝电解电容，因其耐高压、长寿命的特性，成为充电桩领域的重要选择。
一、技术原理与核心参数
铝电解电容的核心结构由铝箔电极、电解液和绝缘纸组成。其工作原理基于电极表面形成的氧化铝薄膜作为介质，通过电解液的离子导电性实现电荷储存。25V2200UF13X21型号的电容，额定电压为25V，容值达2200微法（μF），能够承受充电桩电路中常见的电压波动。其脚间距为3.5毫米，电容体直径13毫米、长度21毫米，紧凑的尺寸设计便于在有限空间内集成。
二、高频低阻特性与适用场景
该电容的“高频低阻”特性是其关键优势。在充电桩的开关电源模块中，高频电流会导致电容内部等效串联电阻（ESR）发热，进而影响效率与寿命。通过优化电解液配方和电极结构，此类电容可将ESR降低至常规产品的1/3以下，减少能量损耗并提升散热性能。其2000小时@105℃的工作寿命，可满足充电桩长期户外运行的需求，尤其在高温环境下仍能保持稳定性。
三、安全设计与环保标准
为确保使用安全，该电容采用引线型封装，脚间距设计符合国际标准，可有效防止短路风险。同时，其通过RoHS认证，意味着材料中不含有铅、汞等有害物质，符合环保要求。在包装方面，采用散装形式，最小包装量为500只，既满足批量生产需求，又避免过度包装造成的资源浪费。
四、定制化选项与扩展应用
针对不同充电桩的设计需求，该电容支持封装、批号和数量的定制。例如，若电路板空间有限，可调整电容体尺寸或引脚长度；若需批量标识，可定制批号信息。此外，其耐高压特性也使其适用于工业电源、光伏逆变器等需要稳定直流支撑的场景，展现出较强的通用性。
五、选型与使用注意事项
在选择此类电容时，需重点关注额定电压、容值和ESR参数。实际使用中，应避免超过额定电压的1.2倍，以防止电解液干涸或氧化膜击穿。同时，需确保电容工作温度低于标称值（如105℃），以延长寿命。安装时，引脚需焊接牢固，避免机械振动导致接触不良。
