这里，我们将为您详细解析车载电子控制单元（ECU）的硬件与软件组成及其工作原理。在您初探车辆控制系统时，这些信息将为您提供宝贵的参考。我们将持续更新，为您带来更多干货资料。
ECU，即车载电子控制单元，是一种嵌入式系统，它负责控制汽车上的一个或多个电气系统。现代汽车内部配备了多个ECU，这些ECU可能涵盖发动机控制模块(ECM)、动力总成控制模块(PCM)、变速器控制模块(TCM)等众多领域。
每个ECU都配备了一个专用芯片，该芯片运行着特定的软件或固件，并依赖于电源和数据连接来执行其任务。ECU采用闭环控制策略，这意味着它们能够根据输入和输出结果进行自我调整。此外，通过更新软件或更换芯片，可以对ECU进行重新编程，以适应不同的车辆需求。

ECU接收来自车辆各部分的输入信息，并根据这些信息执行相应的操作。例如，当乘客使用车门或无线钥匙扣上的按钮进行门锁操作时，门锁ECU会接收这些输入并作出响应。同样，安全气囊ECU会收集碰撞传感器和座位占用传感器等输入信息，以确定何时展开安全气囊。而自动紧急制动ECU则会监测前向雷达的输入，以检测车辆是否过快接近障碍物，并采取必要的制动措施。

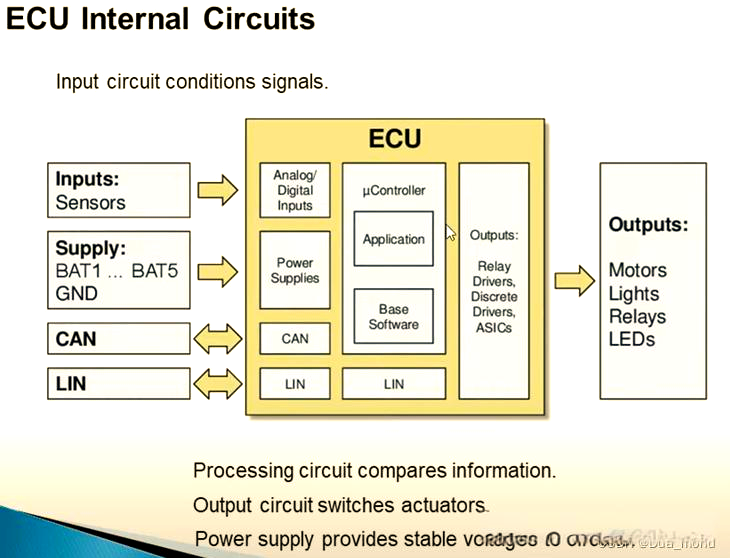

ECU的组件包括微控制器（作为核心组件）、存储器（用于存储不同的软件组件）、输入和输出接口以及通信链路。微控制器负责处理输入信息并发出指令，而存储器则用于存储引导装载程序、ECU和软件识别信息、配置数据等功能性软件例程。输入接口接收来自车辆各部分的信号，而输出接口则与执行器通信，以执行ECU发出的指令。此外，通信链路（如CAN和LIN总线）用于在ECU之间以及与外部设备进行数据交换。

ECU软件架构

ECU软件通常被划分为应用层软件和底层软件两个部分，这两者通过RTE（运行时环境）进行连接和交互。

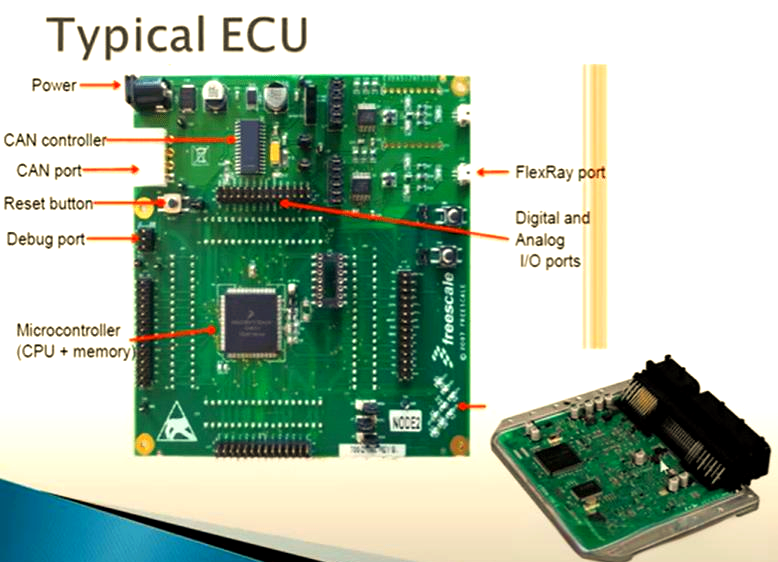

ECU硬件构成

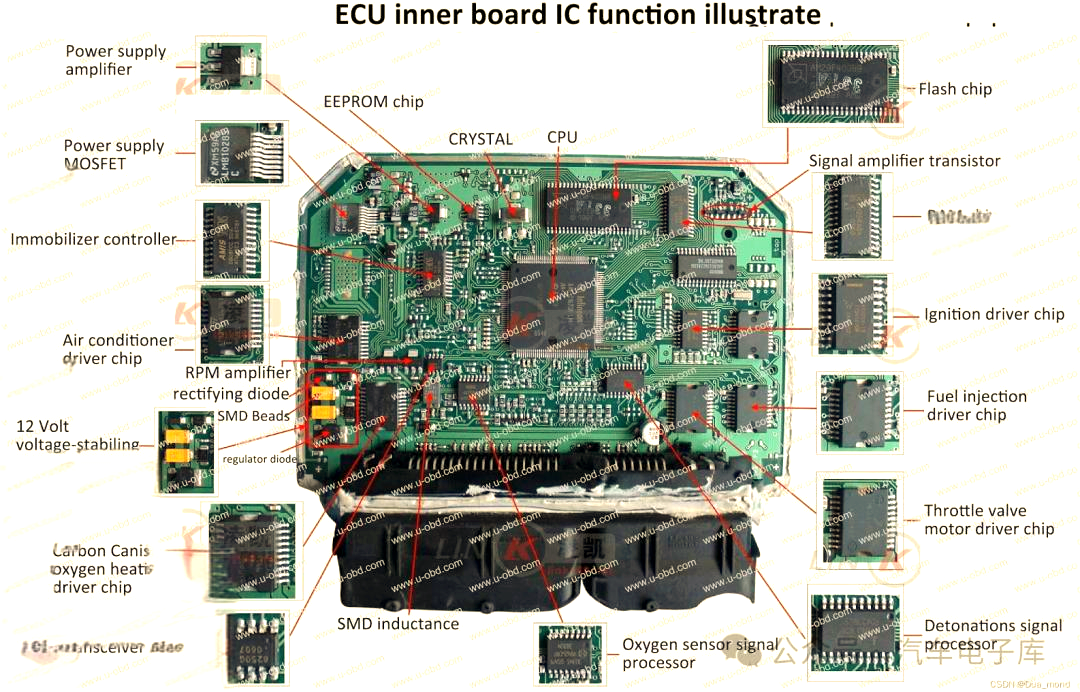

ECU的硬件结构可以简化为四个核心部分：中央处理器（CPU）、存储设备、驱动芯片以及接口单元。这些组件共同构成了ECU的基础架构，使其能够执行各种复杂的控制任务。

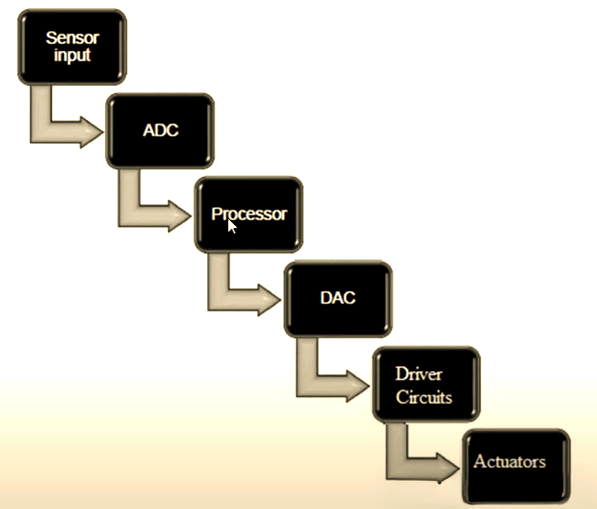

ECU的工作原理

可以概括为以下几个步骤：首先，输入电路会接收来自传感器及其他装置的信号，并对这些信号进行过滤、放大和转换，以确保它们达到特定的输入电平。这些信号既包括模拟信号，也包括数字信号。其次，输入电路中的模/数转换器会将这些模拟信号转换为数字信号，以便微机能够处理。微机会对这些经过预处理的信号进行运算，并将处理结果传送给输出电路。最后，输出电路会放大数字信息的功率，有些情况下还需要将其还原为模拟信号，从而驱动被控的调节伺服元件进行工作。

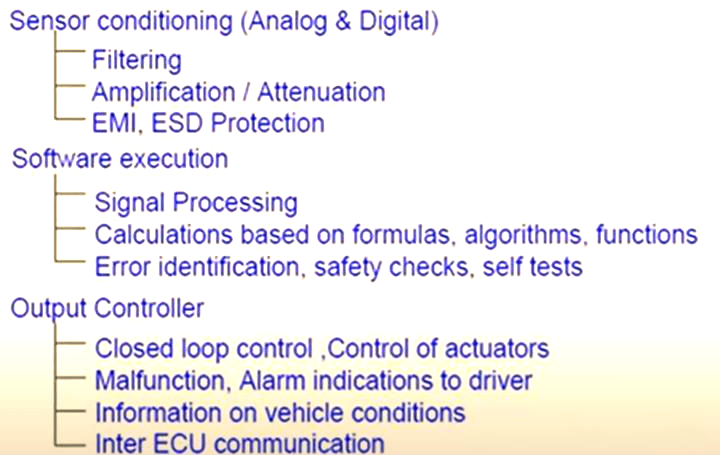

ECU的功能主要体现在其能够接收并处理来自传感器及其他装置的信号，进而实现对汽车发动机及各类部件的精准控制。通过一系列复杂的运算和处理，ECU能够根据车辆的运行状态和需求，智能地调整发动机的燃油供应、点火时机以及排放控制等参数，从而提高车辆的性能和燃油经济性。同时，ECU还能监控发动机的运行状态，及时发现并处理潜在的故障问题，确保发动机的安全稳定运行。
