电动车控制器，作为电动车的核心控制器件，负责掌控电机的启动、运行、进退、速度以及电动车其他电子器件的工作状态，其重要性不言而喻。控制器犹如电动车的“大脑”，直接影响着车辆的行驶性能。随着电动车类型的多样化，包括电动自行车、电摩、电动三轮车等，控制器也呈现出不同的性能和特点，以满足各种车型的需求。

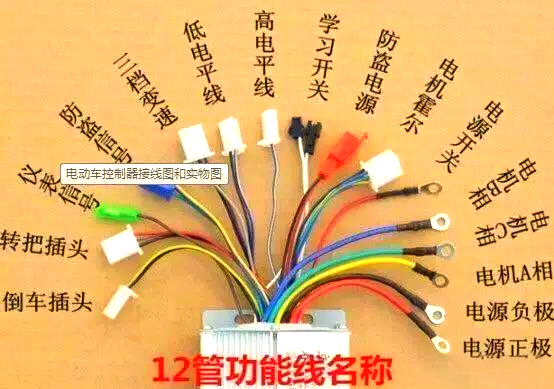

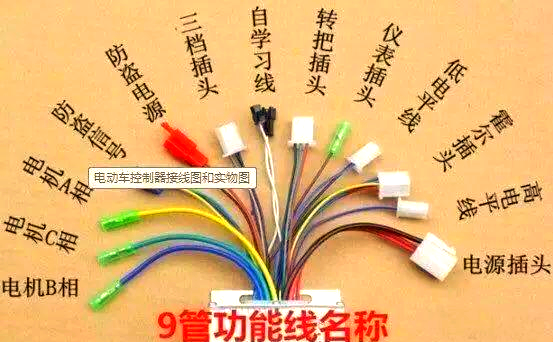

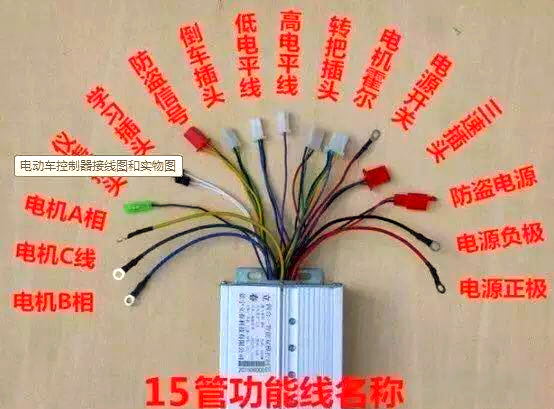

在控制器技术中，管数是一个关键指标。管数越多，性能往往越出色，同时发热量也相对较低。然而，单管的功率大小也会对控制器性能产生影响。例如，单管功率大的9管控制器在某些情况下可能优于单管功率小的12管控制器，这主要取决于单个电子管的品质。

为了帮助您更好地理解和掌握电动车控制器的维修技巧，我们提供了详细的电动车控制器接线图和线路图，以及清晰的接线方法。这些资料将助您一臂之力，让您在电动车维修领域更加得心应手。

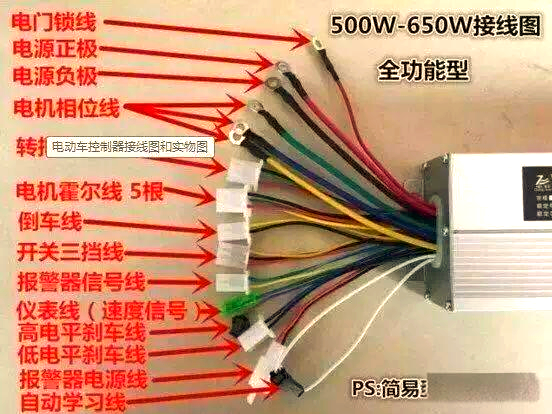

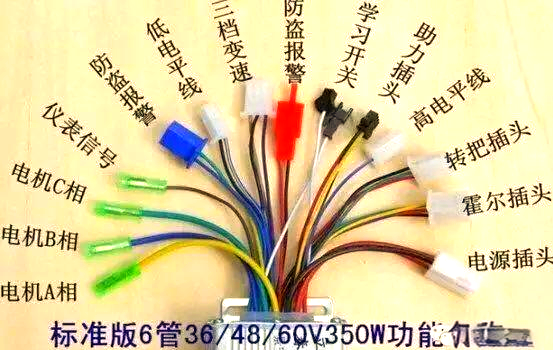

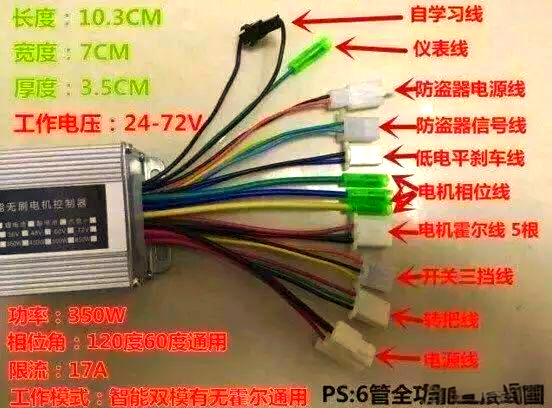

电动车控制器接线图详解

电动车控制器，作为电动车的“大脑”，其接线图的解析对于维修和调试至关重要。通过仔细研究接线图，我们可以深入了解各部件之间的连接关系，从而更好地理解和掌握电动车控制器的维修技巧。

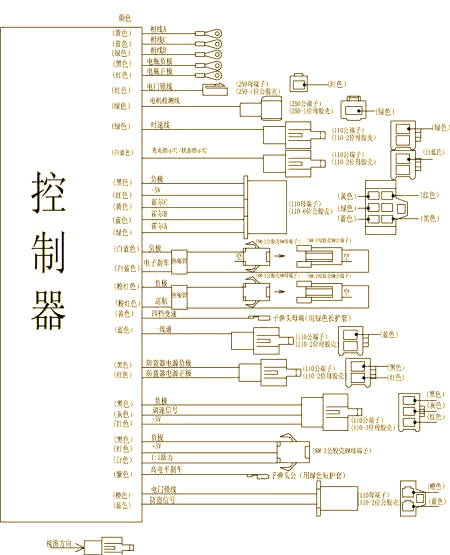

控制器线路图详解

在解析电动车控制器接线图时，我们需要遵循一系列步骤来确保正确无误。首先，要明确电源的正负极和电门锁线，这可以通过使用万用表来检测各线路的电压来实现。接下来，我们需要连接电源线和电门锁线，并确保电压正常。在连接过程中，还需注意对接白色学习线，并进行必要的测试以确保电机正常运转。

此外，我们还需要确定电车上各个线路的意义。这包括找到电机相位线和霍尔线，以及拆下转把和刹把以确定转把线和刹车线的位置。同时，拆开电瓶可以清晰地看到电源正负极。总的来说，我们应该按照大件进行查找和安装，以确保准确无误地理解和掌握电动车控制器的接线方法。

在测试霍尔好坏时，我们可以采用带电检测的方法。将万用表拨至直流电压20V档位，确认控制器有5V电源输出后，即可进行检测。通过观察万用表的脉冲电压数据，我们可以判断霍尔是否正常工作。此外，我们还可以使用指针式万用表进行检测，以确保测试结果的准确性。

最后，我们需要接上仪表线和找出转把线。拆开仪表后，我们会发现仪表有两根线，一根接在防盗接口上，另一根则在控制器的仪表线上。同样地，拆下转把后，我们会发现转把有三根线，可以通过颜色或万用表测量来找到对应的线路。最后，我们还需要接上刹车断电线，以确保电动车的安全性能。
拆下刹把后，我们会发现它实际上是一个常开开关，拥有两根线。我们可以直接将这两根线接入到控制器的刹车断电部分，以确保电动车的刹车功能正常。

接下来，我们进行自学习的启动。在整车支撑稳妥、控制器连接无误后，进行学习线的对插，并开启电门锁。此时，电动车将进入自学习模式。若在转动过程中发现电机运行方向有误，只需调整调速转把，即可轻松改变电机运行方向。自学习完成后，拨开学习线即可完成设置。
