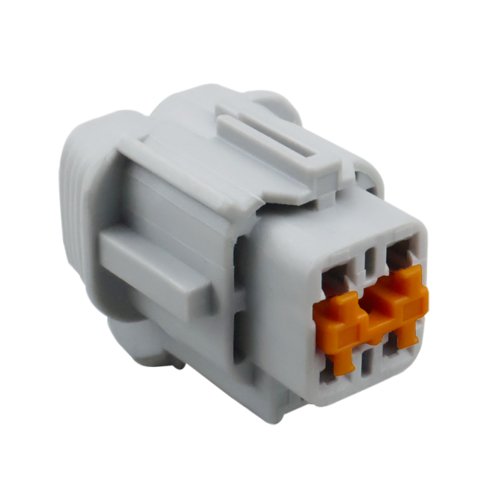

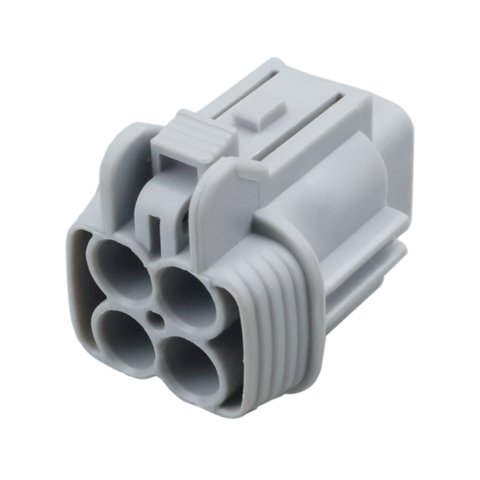

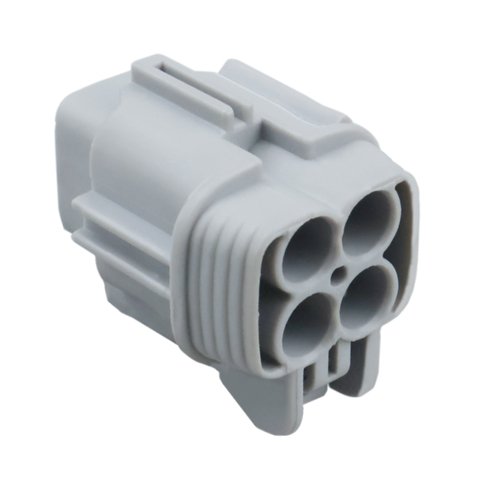

汽车电子连接器是车辆电路系统中实现信号传输与电力连接的关键部件，其中雾灯插头连接器因需适应复杂工况，对材料、结构与工艺有特定要求。以适配尼桑新天籁的4孔雾灯插头为例，其通过标准化设计实现稳定连接，并针对汽车环境优化了耐温、耐振等性能。
一、结构组成与材料特性：
该连接器采用4芯插拔式结构，核心部件包括铜质触头、注塑塑封外壳及压接式端子。铜触头因导电率高、耐腐蚀性强被选用，表面经镀层处理可提升抗氧化能力；外壳通过注塑工艺成型，选用阻燃级工程塑料，既能耐受-40℃至105℃温变，又可抵抗汽油、润滑油等化学物质侵蚀；压接式安装设计通过机械压力使导线与端子紧密结合，相比焊接工艺更利于自动化生产与维修。
二、技术参数与适配场景：
连接器线规适配0.25-2.5mm²导线，可承载10A以下电流，满足雾灯低功率需求。插拔式端接方式支持快速拆装，便于车辆维修时更换部件。塑封封装结构通过超声波焊接密封，防水等级达IP67，可防止雨水、灰尘进入内部导致短路。该型号专为尼桑新天籁设计，4孔布局与原车雾灯线路接口完全匹配，避免因接触不良引发灯光故障。
三、安装规范与使用注意事项：
安装时需使用专用压接工具确保端子与导线连接牢固，压接后应进行拉力测试（标准值≥50N）。连接器对接时需对齐定位槽，避免强行插入损坏针脚。长期使用中，需定期检查外壳密封性，若发现裂纹或变形应及时更换。该产品通过AEC-Q200汽车电子元器件认证，符合ISO/TS 16949质量管理体系要求，可稳定运行于发动机舱、底盘等振动频繁区域。
四、与通用连接器的差异：
相比普通电子连接器，汽车专用型号在材料选择上更注重耐温性与阻燃性，例如普通连接器外壳多采用PC材料（耐温130℃），而汽车级产品会选用PBT或PA66（耐温150℃以上）。在结构设计上，汽车连接器会增加二次锁止装置（CPA）防止行驶中脱落，并通过错位排列针脚避免误插。这些改进使汽车连接器在振动、温变等极端环境下仍能保持信号传输稳定性。
