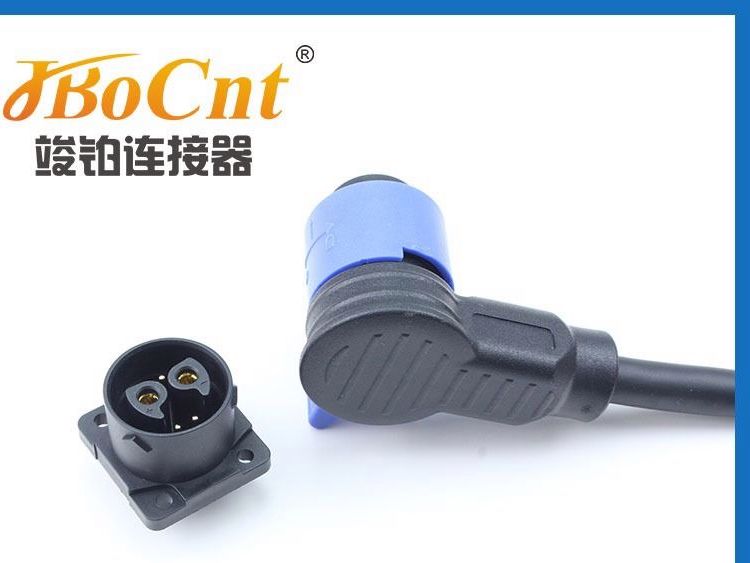

电动摩托车作为短途出行工具，其电池系统与电机、控制器等部件的连接稳定性直接影响安全性与使用寿命。连接器作为电路传输的关键部件，需同时满足高电流承载、快速插拔与抗振动等需求。本文以一款专为电动摩托车设计的50A带扣快锁式连接器为例，解析其技术原理与实际应用价值。
一、技术结构与核心参数
该连接器型号为DM40(2+4)，采用2组电源正负极与4组信号传输针的组合设计，可同时承载50A额定电流与100A瞬时电流。其主体材质选用黄铜，这种金属具有高导电性（电导率约28.3×10⁶ S/m）与抗腐蚀性，能降低长期使用中的电阻损耗。接触端子通过精密冲压工艺成型，表面镀银处理可进一步减少接触电阻，提升导电效率。
二、防脱落设计与安全机制
针对电动摩托车行驶中的振动场景，该连接器采用快锁式互插结构：公母端子插入后，通过侧边卡扣自动锁定，需按压解锁按钮才能分离。这种设计可避免因颠簸导致的接触松动，降低电路中断或短路风险。此外，连接器外壳采用高强度工程塑料，具备IP67级防尘防水能力，能在雨天或泥泞路况下保持稳定工作。
三、应用场景与兼容性优势
该产品主要应用于电动摩托车锂电池与电机控制器的连接，其50A额定电流可覆盖主流车型需求，100A瞬时电流则能应对电机启动时的峰值功率。2+4的针脚布局兼容多种信号传输协议，可同时连接温度传感器、霍尔传感器等辅助设备，减少车体布线复杂度。实测数据显示，其接触电阻低于0.5mΩ，在50A电流下温升仅5℃，长期使用稳定性优于普通连接器。
四、操作规范与维护要点
安装时需确保公母端子对齐后垂直插入，避免斜插导致针脚弯曲；插拔操作应双手握住连接器本体，禁止拉扯线缆。日常维护需定期检查卡扣弹性与外壳密封性，若发现镀层磨损或塑料老化应及时更换。该连接器采用散装封装，便于维修时按需取用，黑色外观设计可减少阳光直射导致的材料老化。
