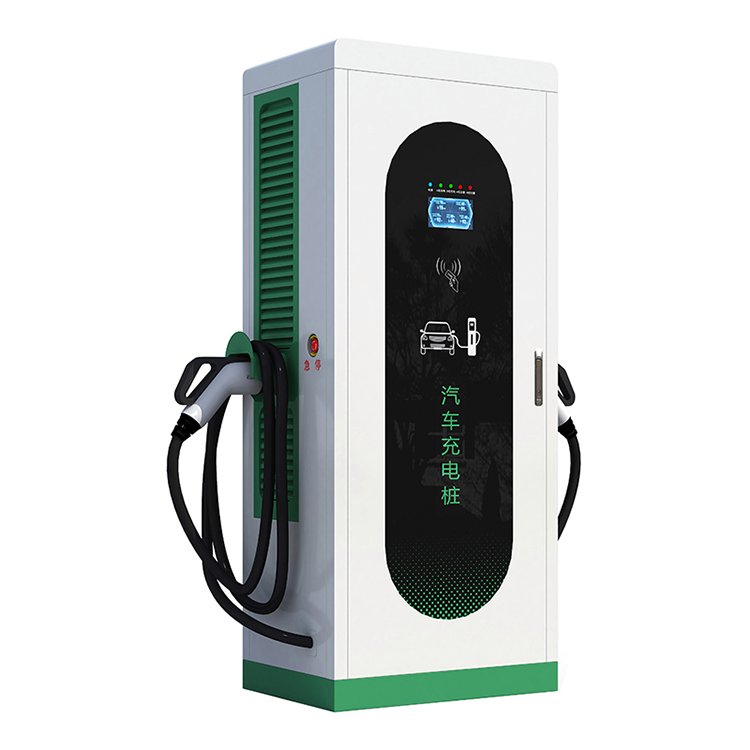

直流充电桩是电动汽车充电的核心设备之一，其通过直接输出直流电为车辆电池快速补能，相比交流充电桩，充电效率更高、时间更短。以商用场景为例，双枪快充桩可同时为两辆电动汽车充电，满足公共停车场、充电站等高流量场景的需求。其技术核心在于高功率输出、电压电流精准控制及安全保护机制，是新能源基础设施的重要组成部分。
一、技术原理与核心参数
直流充电桩的工作原理是将交流电转换为直流电，通过充电枪直接输入电动汽车电池。其核心参数直接影响充电效率与安全性：
1. 功率与电压：以240kW功率为例，输出电压范围为200-1000V（恒功率模式），可适配不同电池电压的车型，避免因电压不匹配导致的效率损失。
2. 电流控制：单枪输出电流为0-250A，通过动态调节电流实现快速充电，同时避免电池过载。
3. 稳流精度：稳流精度≤±1%，确保充电过程中电流波动极小，保护电池寿命。
4. 功率因数：功率因数≥0.99（50%负载以上），减少无功功率损耗，提升能源利用率。
二、安全设计与保护机制
快充场景下，安全是首要考量。直流充电桩通过多重保护机制降低风险：
1. 限流保护：限流保护值≥110%，当电流超过额定值时自动触发保护，防止电池或线路过热。
2. 电压监测：实时监测输出电压，避免因电压异常导致电池损伤。
3. 绝缘检测：充电前检测车辆与充电桩之间的绝缘性能，确保无漏电风险。
4. 急停功能：配备物理急停按钮，突发情况下可立即切断电源。
三、人机交互与操作体验
现代直流充电桩注重用户体验，通过智能化设计简化操作流程：
1. 7寸LCD触摸屏：显示充电状态、电量、费用等信息，支持触摸操作，界面直观易读。
2. LED指示灯：通过颜色变化提示充电状态（如待机、充电中、故障），便于用户快速识别。
3. 兼容性：支持双枪同时充电，适配不同品牌电动汽车，满足商用场景的多样化需求。
4. 安装灵活性：整体高度1701mm，重量161kg，支持定制化加工，可适应不同安装环境（如室内、室外、立柱式等）。
四、应用场景与技术优势
直流快充桩主要应用于高流量公共场景，如商场停车场、高速公路服务区、物流园区等。其技术优势体现在：
1. 充电速度：240kW功率下，可在30分钟内为大多数电动汽车补充80%电量，显著缩短等待时间。
2. 能源效率：高功率因数与稳流精度设计，减少能源浪费，降低运营成本。
3. 适应性：恒功率输出模式可覆盖200-1000V电压范围，兼容新旧车型，避免设备淘汰风险。
4. 可靠性：通过限流保护、绝缘检测等机制，降低故障率，提升设备使用寿命。
