房车因车身较长、视野盲区大，在倒车、转弯或狭窄路段行驶时容易发生剐蹭。全景倒车影像系统通过多摄像头协同工作，将车辆周围环境实时拼接成2D或3D画面，帮助驾驶员直观观察盲区，降低操作风险。这类系统常见于大型车辆或对安全性要求较高的场景，其核心功能包括盲区覆盖、动态轨迹辅助和图像畸变校正。
一、技术组成与工作原理：

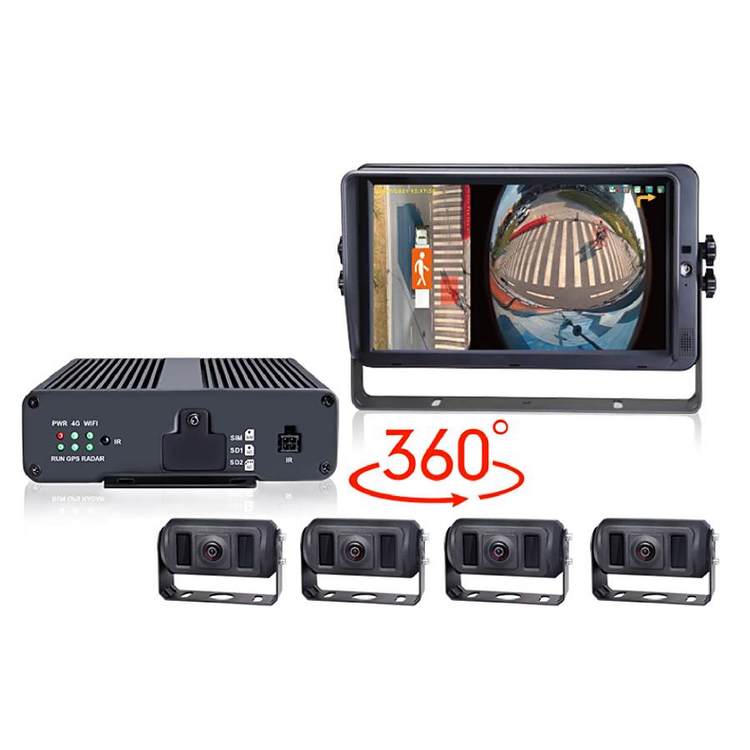

系统主要由4个广角摄像头、图像处理芯片和显示屏组成。摄像头分别安装在车头、车尾及两侧后视镜下方，覆盖前后左右四个方向。图像处理芯片通过算法对摄像头采集的画面进行畸变校正、色彩还原和拼接处理，生成无死角的全景视图。部分型号支持2D平面显示或3D模拟视角切换，驾驶员可根据需求选择更直观的观察方式。分辨率达1080P，刷新率25/30fps，确保画面流畅不卡顿。
二、核心功能与适用场景：
1. 盲区覆盖：通过多摄像头组合，消除传统后视镜的视觉死角，尤其在倒车入库或侧方停车时，可清晰显示车轮与路沿的距离。
2. 动态轨迹线：系统根据方向盘转动角度实时生成倒车轨迹，辅助驾驶员预判车辆行驶路径，避免碰撞障碍物。
3. 图像畸变校正：广角摄像头易产生画面边缘弯曲，系统通过算法将畸变图像还原为真实比例，提升观察准确性。
4. 狭窄路段辅助：在通过限宽门或会车时，3D视角可模拟车辆与周围物体的空间关系，帮助驾驶员判断通过性。
三、技术参数与使用环境：
系统支持最大2张512G SD卡存储，可连续记录多段视频；压缩编码采用H.264标准，单通道1080P视频流占4M带宽，兼顾清晰度与存储效率。工作电压范围10-32V，适配12V/24V车辆电源；工作温度-20℃至70℃，储存温度-40℃至105℃，湿度10%-90%，适应极端气候条件。外部触发信号可连接车门开关或转向灯，实现自动启动录像功能。
四、操作注意事项与维护：
安装时需确保摄像头角度无遮挡，画面拼接处无重叠或缺失；定期清洁摄像头镜头，避免灰尘或水渍影响成像质量；存储卡建议使用高速Class10及以上型号，防止录像卡顿或丢失；冬季低温环境下，可提前启动车辆预热系统，避免硬件因低温性能下降。系统支持加工定制，可根据车型调整摄像头位置或软件功能。
