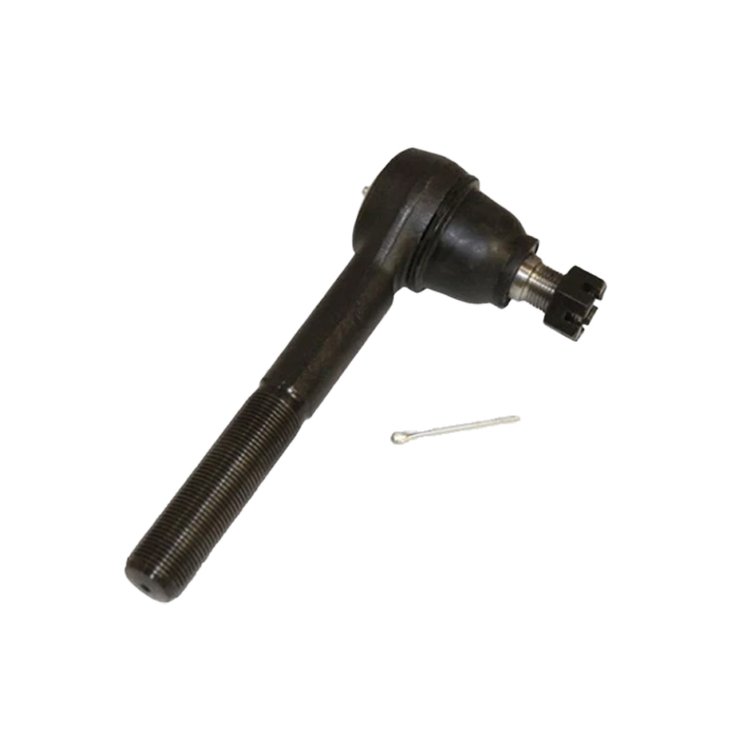

转向连接活动杆球头是车辆转向系统中的关键部件，主要用于连接转向拉杆与转向节臂，通过球头结构的灵活摆动实现转向力的传递。其核心功能是确保转向过程中各部件的相对运动顺畅，减少摩擦与磨损，从而提升转向系统的响应速度与稳定性。该部件广泛应用于拖拉机、货车、卡车及工程机械等重型车辆，是保障车辆操控安全的重要组件。
一、结构设计与工作原理：
活动杆球头由球头、球座、防尘罩及连接杆等部分组成。球头与球座采用高强度合金钢（如45#钢）制造，表面经过热处理工艺提升耐磨性；球头与球座之间填充润滑脂，并通过防尘罩密封，防止灰尘与水分侵入导致磨损。当驾驶员转动方向盘时，转向拉杆通过球头的摆动将力传递至转向节臂，驱动车轮转向。其设计需兼顾摆动角度（如60°拉杆摆角）、旋转力矩（如10N·m）等参数，以确保转向动作精准可控。
二、关键技术参数与适配场景：
该部件的技术参数直接影响其性能表现。例如，缸筒直径（7mm）、内径（10mm）及输出扭矩（10Nm）需与车辆转向系统匹配，避免因参数不符导致转向沉重或异响；前桥负荷（1t）与助力比（1:1）则决定了其承载能力与转向助力效果。此外，球头摆角（60°）、摇臂轴摆角（60°）等角度参数需满足车辆转向时的最大偏转需求，确保在复杂路况下仍能灵活转向。其适用车型覆盖拖拉机、货车、卡车及工程机械等，需根据具体车型的转向系统规格进行选型。
三、安装与维护要点：
安装时需确保球头与球座间隙均匀，连接杆长度（如10cm）与叉口距离（11mm）需严格对应车辆设计参数，避免因安装偏差导致转向卡滞或异常磨损。维护方面，需定期检查防尘罩是否破损，若润滑脂泄漏需及时补充；若球头与球座间隙过大（如超过设计厚度11mm），需更换新件以防止转向失灵。对于高负荷工况（如工程机械），建议缩短维护周期，确保部件可靠性。
四、定制化需求与技术适配：
针对特殊车型或改装需求，活动杆球头支持定制化生产。例如，可根据用户提供的转向系统参数（如主销孔直径、助力器最大行程等）调整球头尺寸与摆动角度，或优化材质（如升级为铬钼钢）以提升耐久性。定制化需确保所有参数（如四孔位置、连杆直径等）与原车系统兼容，避免因部件不匹配引发安全隐患。定制流程通常需提供车辆型号、使用场景等详细信息，由专业技术人员进行方案设计。
