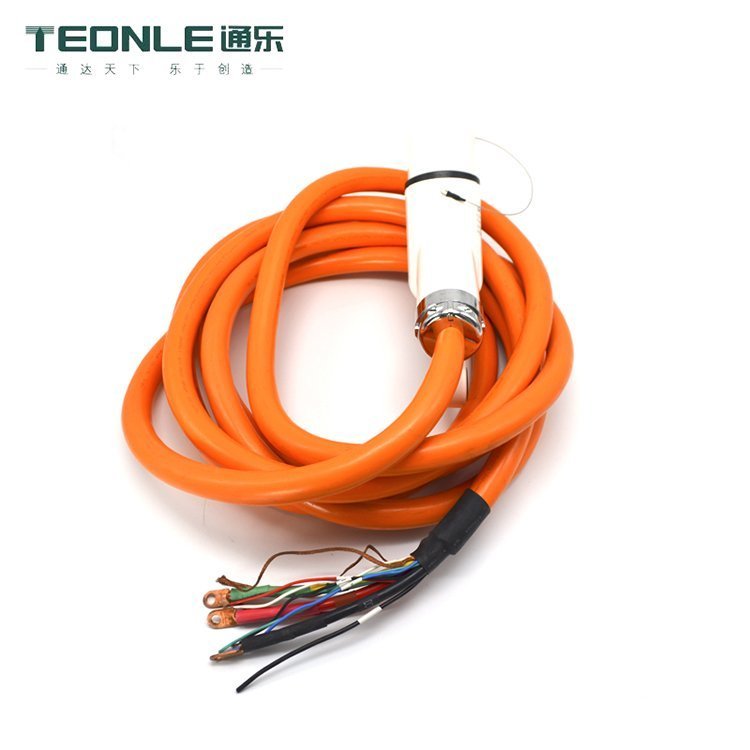

在新能源汽车充电设施中，充电桩组合线是连接充电设备与车辆的关键部件。其性能直接影响充电效率、安全性及设备寿命。本文以一款专为充电桩设计的组合线为例，解析其技术构成与核心优势。
一、技术结构与材料选择
该组合线采用多芯复合设计，包含3根4平方毫米主线与2根0.75平方毫米辅助线，截面积规格为20AWG，可承载450V高压。导体采用镀锡铜芯，通过铝箔与0.10mm镀锡铜丝双重屏蔽（屏蔽率达90%），有效降低电磁干扰。绝缘层选用PVC材料，外皮采用TPE材质，兼具柔韧性与耐高温特性，可适应-40℃至105℃环境温度。
二、核心功能与安全设计
1. 耐高温与防火性能：外皮TPE材料通过CCC/CQC认证，具备阻燃特性，可延缓火势蔓延；PVC绝缘层进一步增强电气安全性。
2. 抗干扰能力：双重屏蔽结构可屏蔽90%外部电磁干扰，确保充电信号稳定传输，减少充电中断风险。
3. 机械防护：偏心率低的制造工艺使线材结构均匀，配合抗拉防水设计，可适应户外复杂环境，延长使用寿命。
三、应用场景与适配性
该组合线专为新能源电动汽车充电桩设计，适用于公共充电站、私人充电桩及工业级充电设备。其橙黑双色外皮便于施工时区分线路功能，缠绕膜包装与卷式封装方便运输与存储。最小包装量为3000米，可满足大规模项目需求。
四、技术认证与标准合规
产品通过中国强制性产品认证（CCC）及中国质量认证中心（CQC）检测，符合GB/T 11918-2014《电动汽车传导充电系统用连接装置》等国家标准。其电压、截面积及屏蔽率等参数均经过实验室验证，确保与主流充电设备兼容。
五、选型与使用注意事项
1. 截面积匹配：需根据充电桩功率选择线材截面积，20AWG适用于7kW以下交流充电桩，更高功率设备需选用更大规格。
2. 环境适应性：户外安装时需确认线材耐温范围是否覆盖当地极端气候。
3. 屏蔽层接地：安装时需确保屏蔽层可靠接地，以发挥抗干扰效果。
4. 定期检查：长期使用后需检查外皮是否老化、绝缘层是否破损，避免安全隐患。
