在越野车行驶过程中，悬挂系统的稳定性直接影响车辆操控性与安全性。后上横臂固定支架作为悬挂系统的关键部件，通过连接车架与后上横臂，承担着传递路面冲击、维持车轮定位参数的重要作用。尤其在碎石路、泥泞或凹凸不平的路况下，该部件的强度与耐久性直接关系到整车行驶的平稳性。本文将以适配东风猛士军车的EQ2050-后上横臂固定支架为例，解析其技术原理与实际应用价值。
一、结构设计与核心功能：

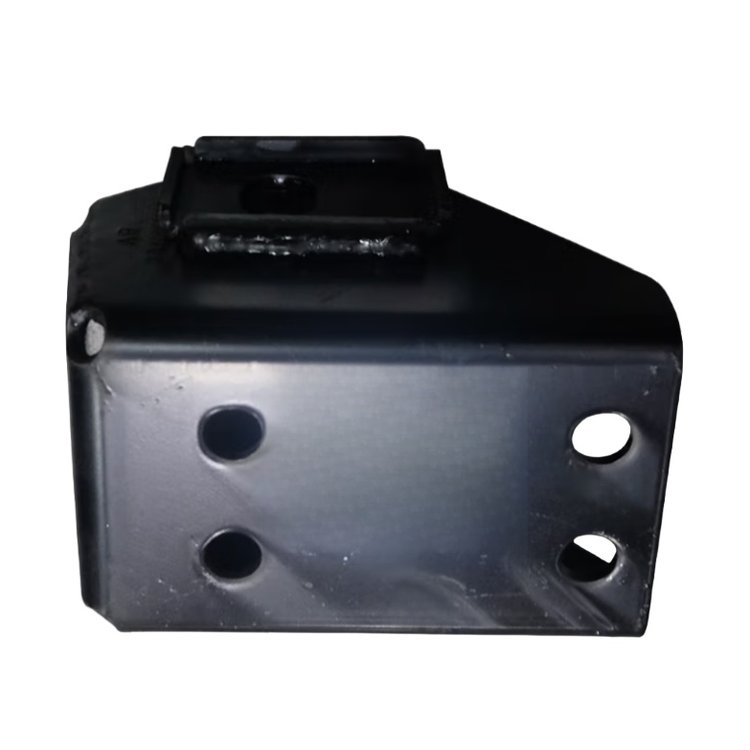

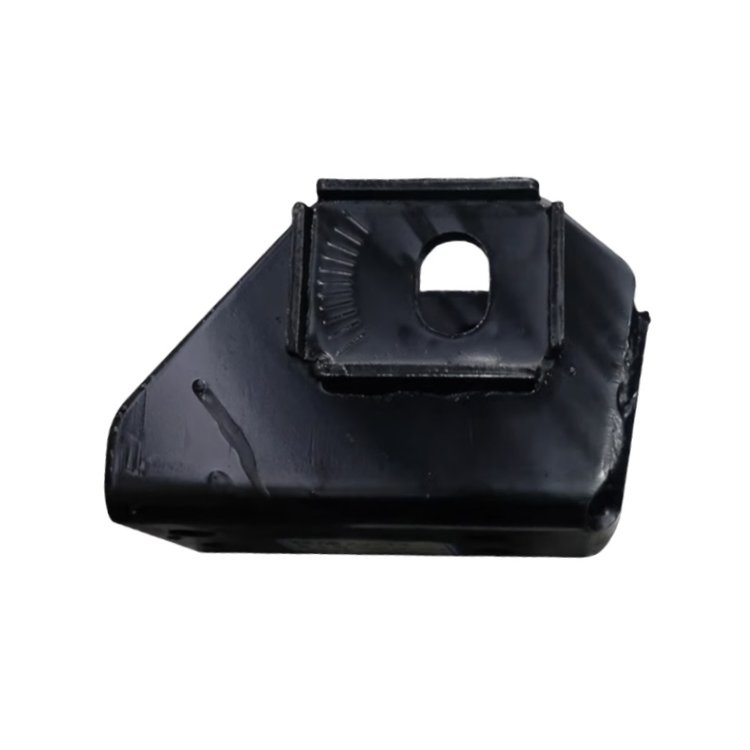

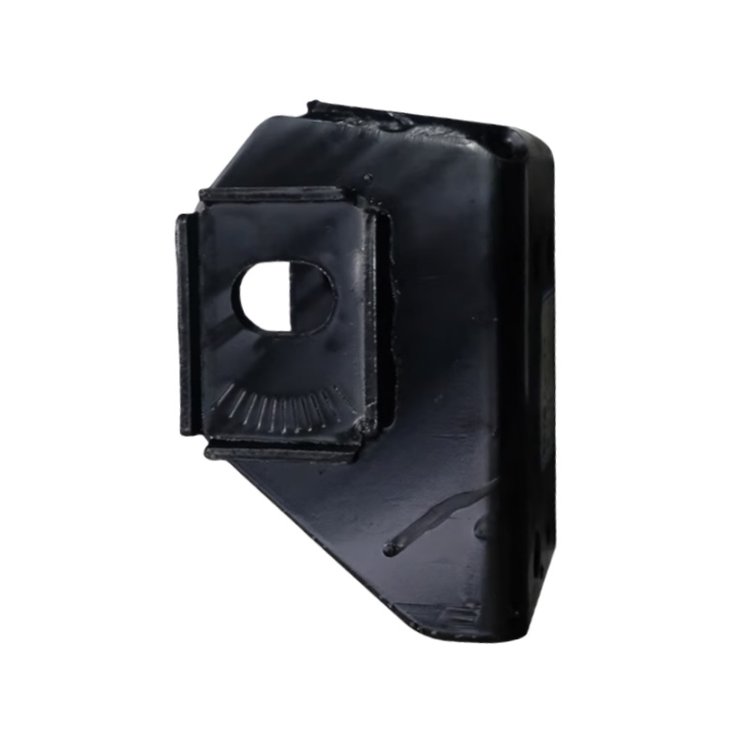

后上横臂固定支架通常采用高强度合金钢铸造或锻造工艺成型，其主体结构包含车架连接面、横臂安装孔及加强筋。车架连接面通过螺栓与车架纵梁固定，确保载荷传递的直接性；横臂安装孔则通过衬套与后上横臂连接，形成多连杆悬挂系统的关键支点。在越野行驶中，该部件需承受来自路面的垂直冲击、横向剪切力及纵向扭矩，因此其材料需具备高抗拉强度、良好韧性和抗疲劳性能。例如，部分军用级支架会采用淬火+回火处理，使表面硬度达到HRC35以上，同时保持芯部韧性，避免脆性断裂。
二、技术参数与适配场景：
以EQ2050-29C21-26080型号为例，其设计需满足军用越野车的严苛标准：材料屈服强度不低于800MPa，延伸率≥12%，以应对极端路况下的动态载荷；安装孔位精度控制在±0.1mm以内，确保与横臂衬套的配合间隙合理，减少异响与磨损；表面采用达克罗涂层或电泳漆处理，防腐等级达到C5-M标准，可适应潮湿、盐雾等恶劣环境。在实际应用中，该支架特别针对碎石路、泥泞路段及凹凸路面进行了优化：碎石路况下，高强度结构可防止石子撞击导致的变形；泥泞路段中，精准的孔位设计避免泥沙侵入衬套，延长悬挂系统寿命；凹凸路面行驶时，其抗扭性能可减少车架与横臂的相对位移，提升操控稳定性。
三、安装与维护要点：
安装时需使用扭矩扳手按标准力矩（通常为180-220N·m）紧固螺栓，并定期检查螺栓预紧力，防止因振动导致松动；日常维护中，应重点检查支架表面涂层是否破损，若发现锈蚀需及时处理；若车辆长期行驶在腐蚀性环境（如沿海地区），建议每2年对支架进行探伤检测，排查内部裂纹。需注意的是，该部件为非易损件，正常行驶条件下无需频繁更换，但若发生严重碰撞或底盘变形，需立即检查支架完整性，避免因部件失效引发安全隐患。
四、与普通民用配件的区别：
相比民用越野车配件，军用级后上横臂固定支架在材料选择、工艺控制及测试标准上更为严格。例如，民用配件可能采用普通碳钢或铸铁，而军用配件需通过-40℃低温冲击试验，确保在极寒环境下仍保持韧性；在疲劳测试中，军用配件需承受超过100万次的循环载荷，而民用标准通常为50万次。此外，军用配件的孔位设计会预留一定的调整余量，以适应不同改装需求，而民用配件则更侧重标准化生产。
