汽车电子系统中，连接器是保障电路稳定传输的核心部件。无论是摄像头供电、座椅加热控制，还是其他车载设备，都需要通过连接器实现电流与信号的精准传递。这类连接器需满足耐高温、抗振动、抗电磁干扰等严苛要求，其性能直接影响行车安全与设备稳定性。
一、结构与核心参数解析

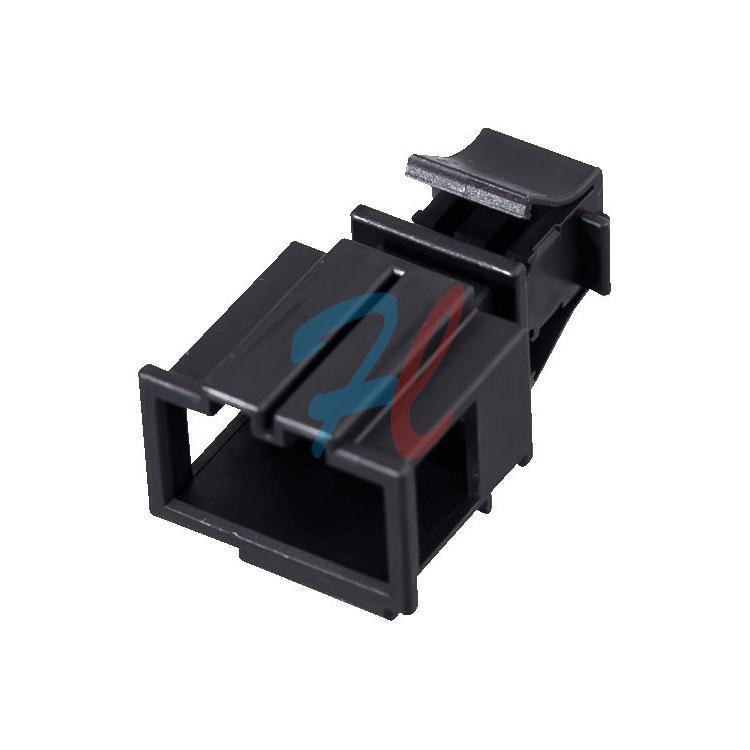

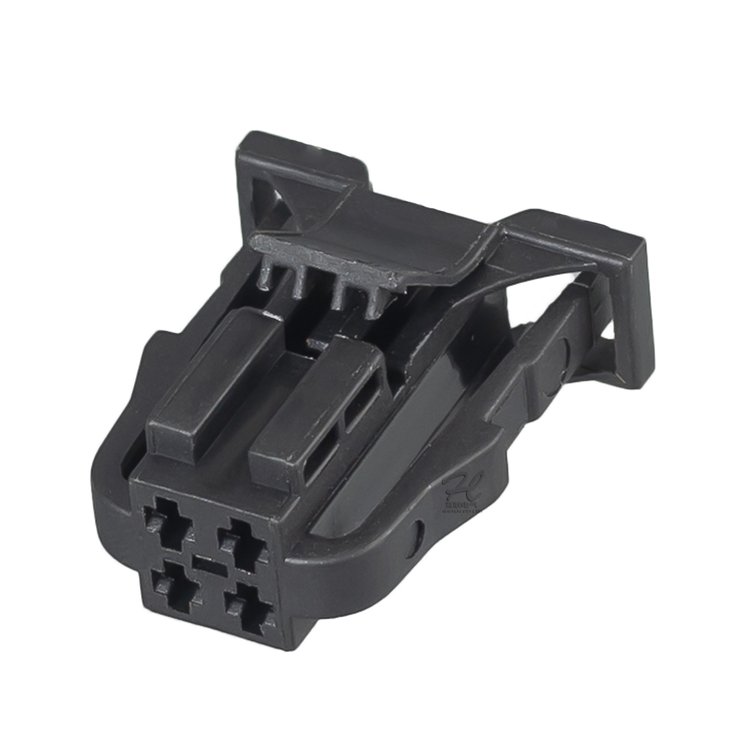

该类连接器采用4芯设计，通过公母端子配合实现电路连接。母端子与公端子均配备黑色护套，既能防止误插，又能提升绝缘性能。其接口类型为压接式安装，通过机械压力将导线与端子紧密结合，相比焊接工艺更耐振动，且安装效率更高。绝缘体材质选用PBT/PA66复合材料，这类材料兼具耐高温（长期使用温度可达150℃）与阻燃特性，可有效避免短路风险。
二、汽车场景中的技术适配
在汽车电子连接器领域，该产品主要应用于摄像头电源与座椅加热模块。摄像头供电需保证低电压降，以避免图像传输干扰；座椅加热则要求连接器能承受大电流通过时的发热问题。4芯设计可同时传输电源与控制信号，减少车内线束数量，优化空间布局。压接式接口的抗振动特性，能应对车辆行驶中的持续颠簸，确保长期连接可靠性。
三、选型与使用注意事项
选型时需重点关注三个参数：芯数需匹配设备接口数量；绝缘体材质需通过UL94 V-0级阻燃认证；压接式接口需确认导线截面积范围（通常为0.5-2.5mm²）。安装时需使用专用压接工具，避免虚接导致发热；禁止在带电状态下插拔连接器，防止电弧灼伤端子；定期检查护套是否开裂，若出现破损需立即更换，防止金属端子外露引发短路。
四、材料科学与工程优化
PBT/PA66复合绝缘体的应用，体现了材料科学对连接器性能的提升。PBT提供刚性支撑，PA66增强韧性，二者复合后既能在高温下保持尺寸稳定，又能吸收振动能量。端子采用铜合金材质，表面镀锡处理可提升导电性并防止氧化。护套的黑色设计不仅为了美观，更因黑色颜料（如碳黑）能吸收紫外线，延缓材料老化，延长户外使用寿命。
