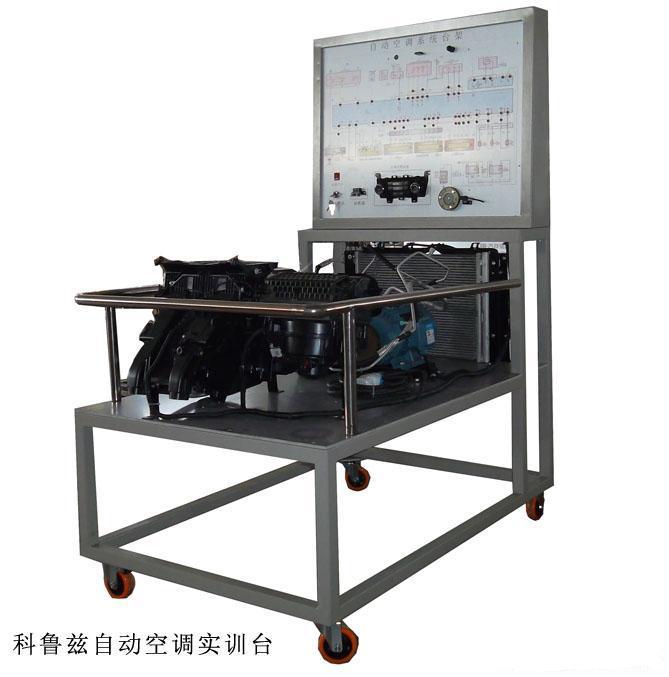

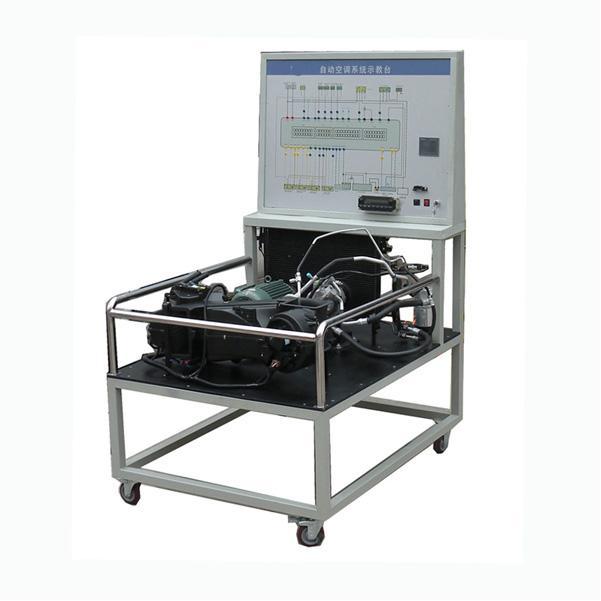

汽车空调实训台是针对院校汽车专业教学设计的设备，主要用于帮助学生理解汽车空调系统的结构原理，掌握执行元件的测试与诊断方法。其核心功能包括动态运行演示、实时数据监测及外接检测接口，能够模拟真实车辆空调系统的工作状态，为教学提供可操作的实践平台。
一、功能设计与技术实现：
实训台以原厂空调系统为基础，通过合理布局压缩机、冷凝器、蒸发器等核心部件，还原真实管路连接方式。动态运行功能通过集成辅助控制系统实现，可模拟制冷剂循环、温度调节等过程。实时显示模块采用指针式压力表，直观呈现高低压管路压力变化，帮助学员分析系统工作状态。外接式检测端子设计允许直接在面板上连接万用表等工具，对温度传感器、压力开关等元件进行参数测量。
二、教学应用与操作规范：
设备支持两项核心实训项目：系统结构认知与执行元件诊断。教学中可通过拆解主台架观察管路走向，结合点火开关、控制检测台等模块理解电路逻辑。操作时需注意二相/三相电源保护装置的状态，避免因接线错误导致设备损坏。自诊断功能可模拟常见故障代码，引导学员通过数据流分析定位问题，培养实际维修能力。
三、技术参数与结构特点：
设备尺寸为1250×1000×1600mm，重量150kg，采用DC12V供电系统。主台架集成压缩机、蒸发箱总成等部件，控制检测台配备电源保护模块。结构上采用模块化设计，各部件可独立拆卸更换，便于根据不同车型（如威朗、帕萨特等）调整教学方案。终身维保服务确保设备长期稳定运行，满足院校持续教学需求。
四、与通用教具的差异分析：
传统汽车空调教具多采用静态展示方式，学员难以观察系统动态运行过程。该实训台通过实时压力显示与故障模拟功能，填补了实践教学的空白。外接检测接口设计突破了传统设备只能观察不能测量的局限，使学员能够直接获取传感器数据，加深对控制逻辑的理解。模块化结构则解决了不同车型教学适配性问题，提升设备利用率。
